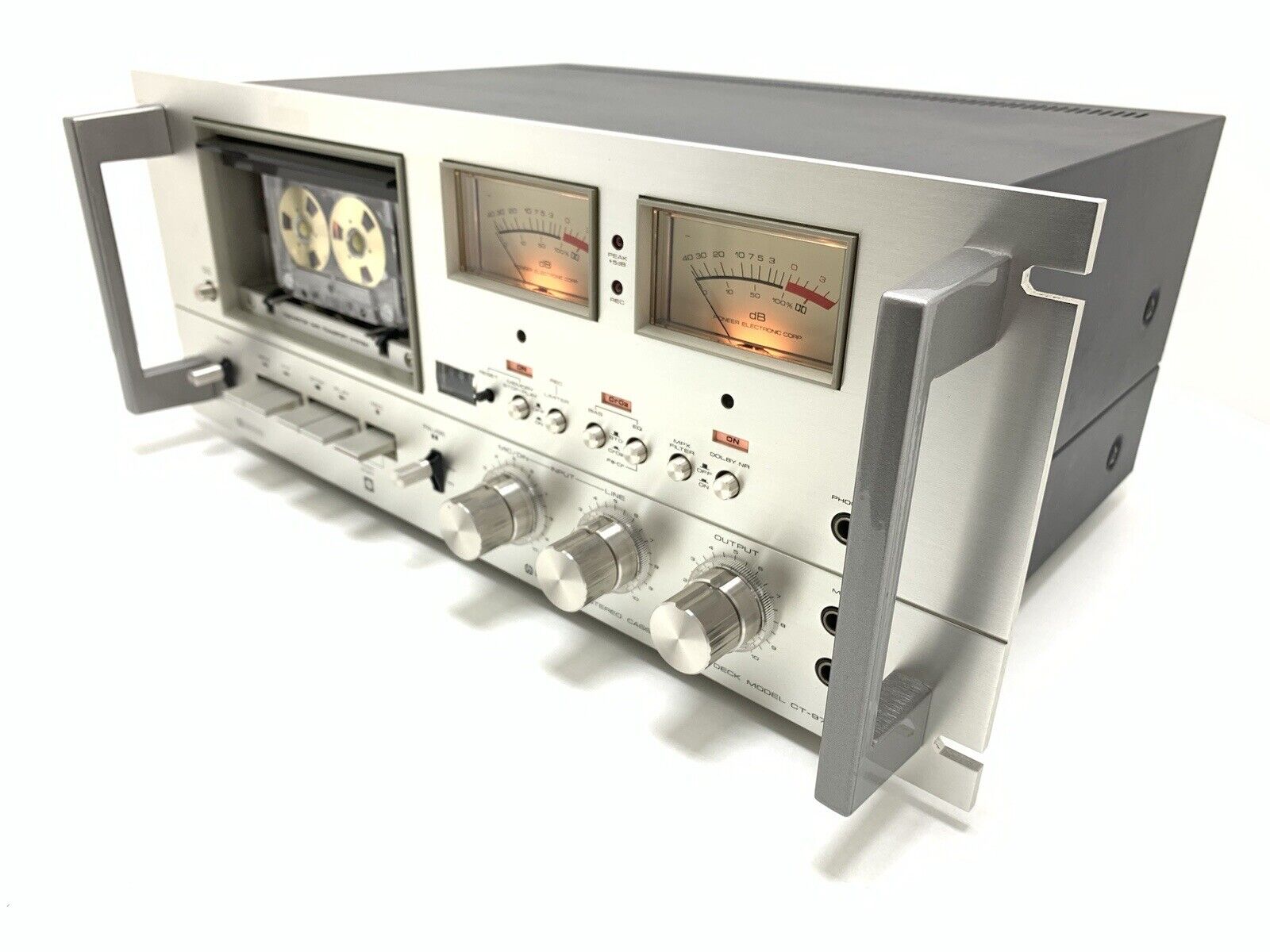

Pletina de cinta estéreo PIONEER CT-97 de 2 motores y 2 cabezales, estilo vintage de 1976, buen aspecto.

Pletina de cinta estéreo PIONEER CT-97 de 2 motores y 2 cabezales, estilo vintage de 1976, buen aspecto.

Modelo Original CT-97 Rack fabricado para el mercado Japonés (funciona en 100 voltios) Totalmente revisado y preparado para funcionar en Europa en 220 voltios Perfecto estado estético y funcionando al 100%

Bastidor Pioneer CT-9/ CT-F9191 /CT-97

CT-9: ¥ 89.800 (alrededor de 1975)

CT-97: ¥ 99.800 (alrededor de 1976)

Este es el primer reproductor de casetes estéreo de Pioneer que le permite realizar todas las operaciones desde el frente, como colocar y quitar cintas y operar perillas y palancas.

El CT-97 tiene montajes en rack en ambos lados para que el CT-9 pueda montarse en un rack estándar EIA (JA-R1S).

Utiliza un mecanismo de apertura total que permite ver directamente todo, desde el estado de funcionamiento de la cinta hasta el título de la etiqueta.

La puerta está diseñada exclusivamente para almacenarse completamente en el cuerpo cuando se abre, y está equipada con un dispositivo de protección que evita que la cinta entre en un estado de reproducción/grabación a menos que la cinta esté colocada correctamente.

Se utiliza un mecanismo de sujeción de cinta de doble enlace para fijar la cinta, lo que permite una fijación segura y una colocación/desmontaje suave al tacto.

Además, el uso de un eje de carrete de 6 cuchillas elimina el juego del cubo del carrete, mejorando aún más la estabilidad de funcionamiento de la cinta.

Utiliza un sistema de dos motores: uno de velocidad constante de 4,8 cm/s para el juego y otro de avance/retroceso. Esto elimina la necesidad de que el motor de velocidad constante soporte la fuerza de rotación durante el avance/retroceso, a diferencia del sistema de un solo motor, y proporciona un alto rendimiento y una alta fiabilidad.

El motor para Play utiliza un motor de CC controlado electrónicamente de alto torque (generador incorporado) con menor ondulación de torque y vibración.

El FF/REW utiliza un motor de torque de CC que logra elevación y estabilidad a alta velocidad, lo que permite una conducción estable tanto durante la conducción a velocidad constante como durante la conducción FF/REW.

El amplificador de cabezal de conexión directa de 3 etapas NPN se utiliza para amplificador de ecualizador y amplificador de micrófono.

Se aplica un filtro de baja pérdida (NFB) en una banda ancha, logrando excelentes características de alta frecuencia. Además, se garantiza un amplio margen dinámico de 40 dB o más por encima del nivel de referencia.

El cabezal utiliza un cabezal sólido de ferrita cuidadosamente seleccionado con menor desgaste y una vida útil semipermanente.

Además, dado que es un tipo hiperbólico que utiliza tecnología de procesamiento de precisión, el tacto de la cabeza es bueno, el salto de audio debido a la adhesión de polvo es pequeño y la compensación de alta frecuencia por parte del amplificador de grabación se puede minimizar para evitar la generación de distorsión de alta frecuencia debido a una compensación excesiva.

Cuando se coloca una cinta cromada con un orificio de detección, independientemente de la posición del botón selector de cinta, el ecualizador de polarización cambiará automáticamente al circuito cromado con prioridad y la lámpara indicadora cromada se encenderá simultáneamente.

Al utilizar cinta cromada sin orificio de detección, cinta ferricromada, cinta LH, etc., también es posible el cambio manual con el botón selector de cinta.

El ecualizador se conmutará mediante un método de conmutación electrónico (STD: 1950 + 120 μ s, CrO) tanto para reproducción como para grabación.2: 3180 + 70 μ s) para reducir el ruido de clic que es probable que se produzca durante la conmutación.

Equipado con un gran medidor de nivel y un amplificador de medidor de compresión logarítmica.

También está equipado con un indicador de nivel de pico que utiliza un diodo emisor de luz que responde a un nivel de + 5 dB en varios mmseg.

Equipado con un sistema Dolby que mejora enormemente el silbido de la cinta sin comprometer la calidad del sonido de la fuente de grabación.

Cuando se selecciona Dolby ON, la luz indicadora se ilumina.

Se utiliza un circuito limitador para suprimir automáticamente la parte de sobrenivel cuando se produce una sobreentrada inesperada.

Equipado con un contador de cinta y preajustando la palanca de rebobinado o reproducción, es posible reproducir una reproducción de memoria en la que la reproducción comienza automáticamente desde el punto de inicio.

Está equipado con una lámpara que ilumina la ventana del casete desde atrás, y puedes ver claramente la cantidad de cinta restante.

Además, se proporcionan líneas marcadoras del final de la cinta roja en los lados izquierdo y derecho de la sección de iluminación, para que pueda saber de antemano el final del bobinado de la cinta.

Está equipado con un interruptor de liberación del filtro multiplex. Al desactivarlo para la grabación FM monoaural, se obtienen características de frecuencia más amplias.

Cada uno de los micrófonos y líneas está equipado con un control de nivel dedicado para permitir la grabación mezclada.

Utiliza un cambio directo que permite pasar a la siguiente operación desde cualquier posición sin presionar el botón STOP.

Al adoptar un circuito de control electrónico, es posible operar con un toque suave sin aplicar una fuerza excesiva a la cinta.

Tipo Pletina de casete estéreo

Cabezales de grabación: 1 cabezal sólido de ferrita

Borrar: 1 cabeza de ferrita

Motor Para accionamiento de velocidad constante: 1 motor de CC controlado electrónicamente con generador incorporado

Para avance rápido/retroceso: 1 motor de par de CC

Velocidad de bobinado rápida Aproximadamente 65 segundos (a C-60)

Rotación desigual (WRMS) No más del 0,07 %

Característica de frecuencia General, Cinta LH: 25 Hz ~ 16 kHz, 35 Hz ~ 13 kHz ± 3 dB

Cinta cromada: 20 Hz ~ 17 kHz, 30 Hz ~ 14 kHz ± 3 dB

Número de serie

Genérico, cinta LH Dolby desactivado: 52 dB o más

Dolby activado: 62 dB o más (5 kHz o más)

Al utilizar cinta cromada: mejora de 4,5 dB (más de 5 kHz)

Factor de distorsión 1,7 % o menos (0 dB)

Parte operativa Accionada por solenoide, tipo preestablecido y cambiable directamente para accionamiento por temporizador

Sensibilidad de entrada / Entrada máxima permitida

Impedancia del micrófono: 0,22 mV/100 MV/30 kΩ (impedancia de micrófono compatible: 600 Ω ~ 30 kΩ )

Línea: 65 mV/100 kΩ

DINx1 (estándar DIN de Alemania Occidental)

Nivel de salida de referencia / nivel de salida máximo

/ Impedancia de línea: 315 mV/530 MV/50 kΩ

Auriculares: 40 mV/65 MV/8 Ω

Semiconductores utilizados Transistores: 71 Nos. (Para control electrónico de motores: 3 Nos.)

FET : 6 Nos.

Diodo: 75 piezas (para control electrónico del motor: 2 piezas)

Diodo Zener: 5 piezas

Diodo emisor de luz: 2

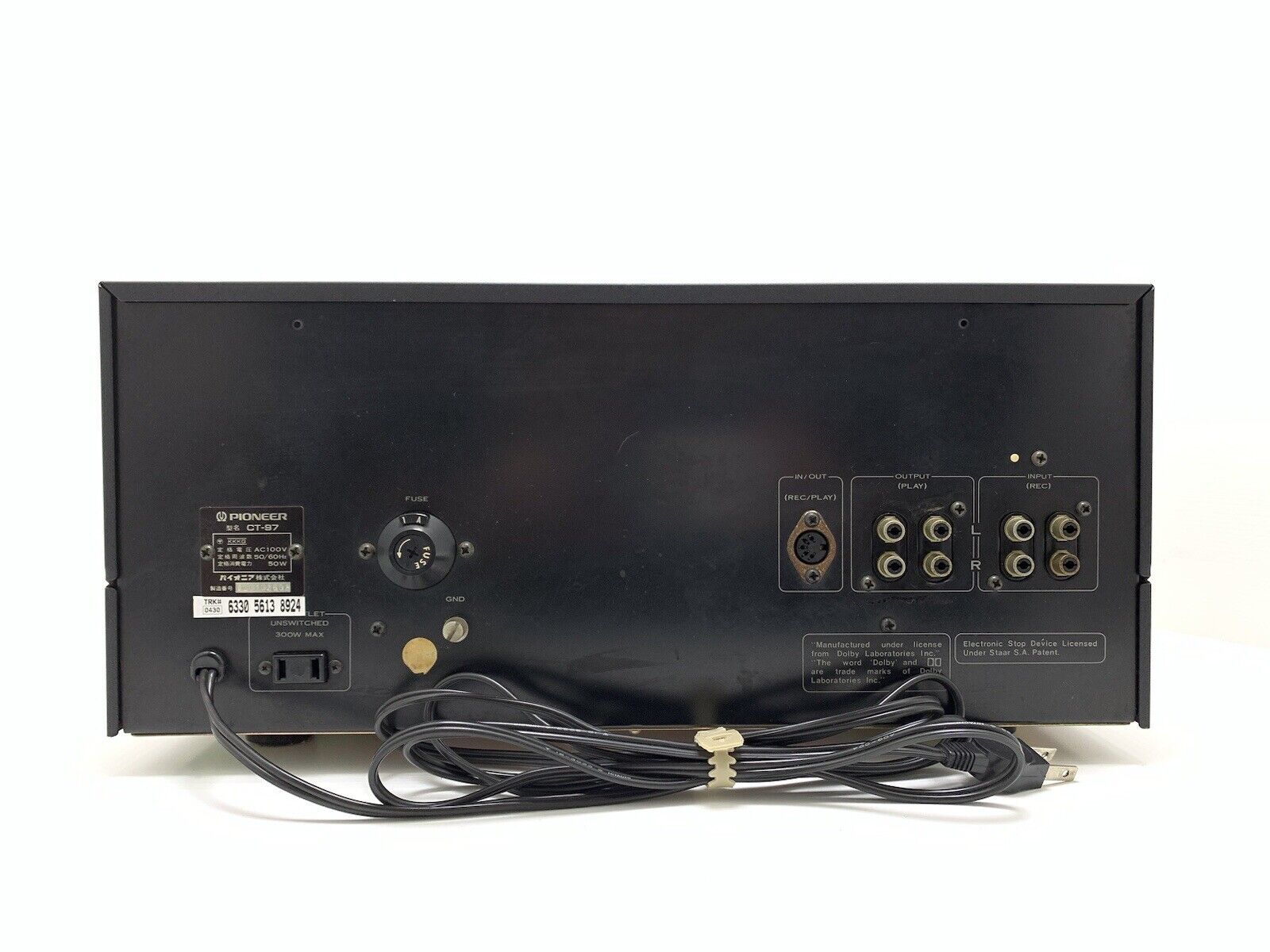

Alimentación 100 VCA, 50 Hz/60 Hz (ahora funciona con 220 voltios CA)

Consumo de energía 50W máximo

Dimensiones externas Ancho 420x Alto 197x Fondo 310 mm

Peso 12 kg

Anexo 2 Código de conexión estéreo

Kit de limpieza de cabezales PP-203.s

ATENCIÓN: La cinta de Cassette que se muestra en las fotos NO ESTÁ INCLUIDA EN LA VENTA, ES SOLO PARA DEMOSTRACIÓN EN LAS FOTOS.
