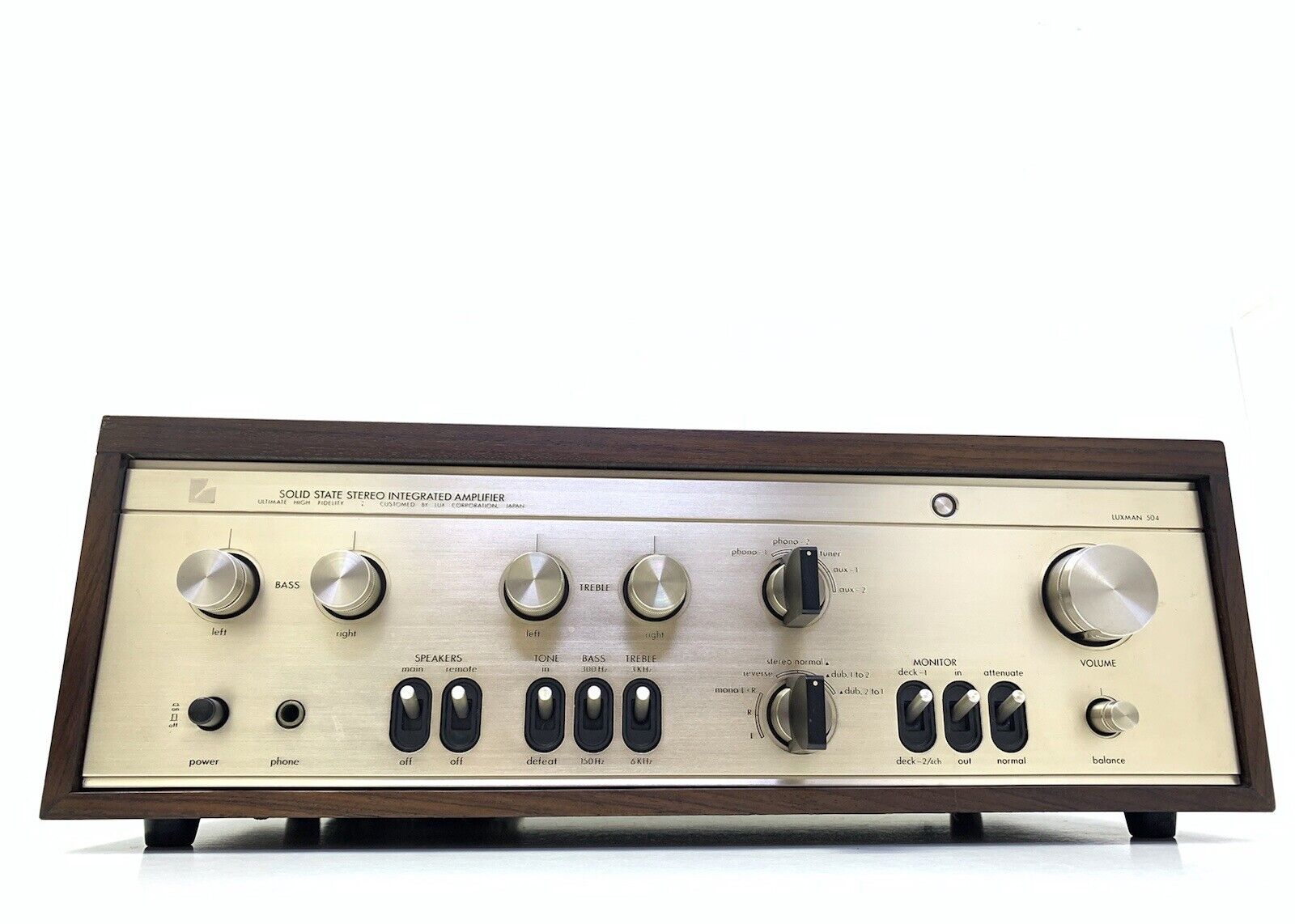

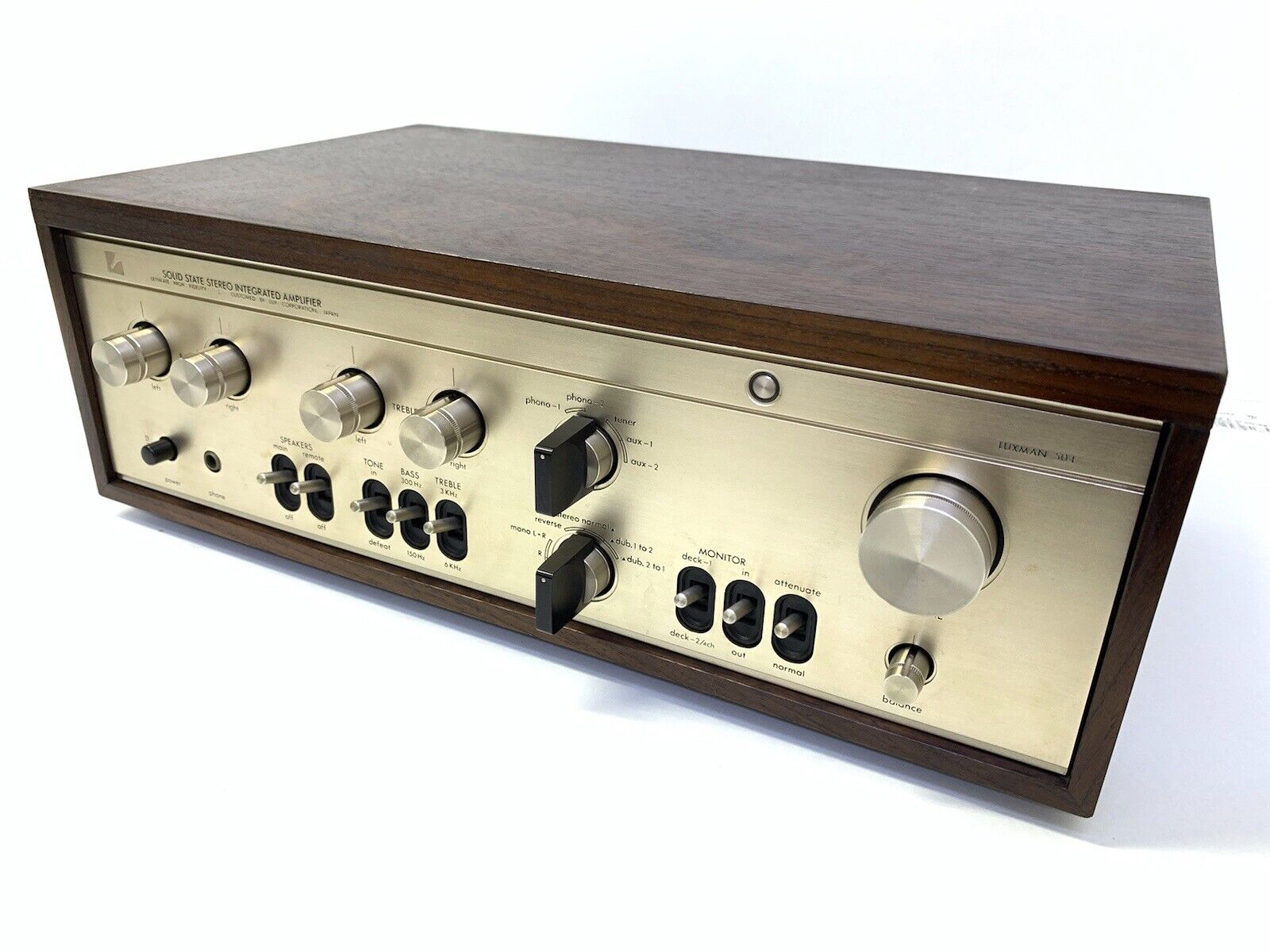

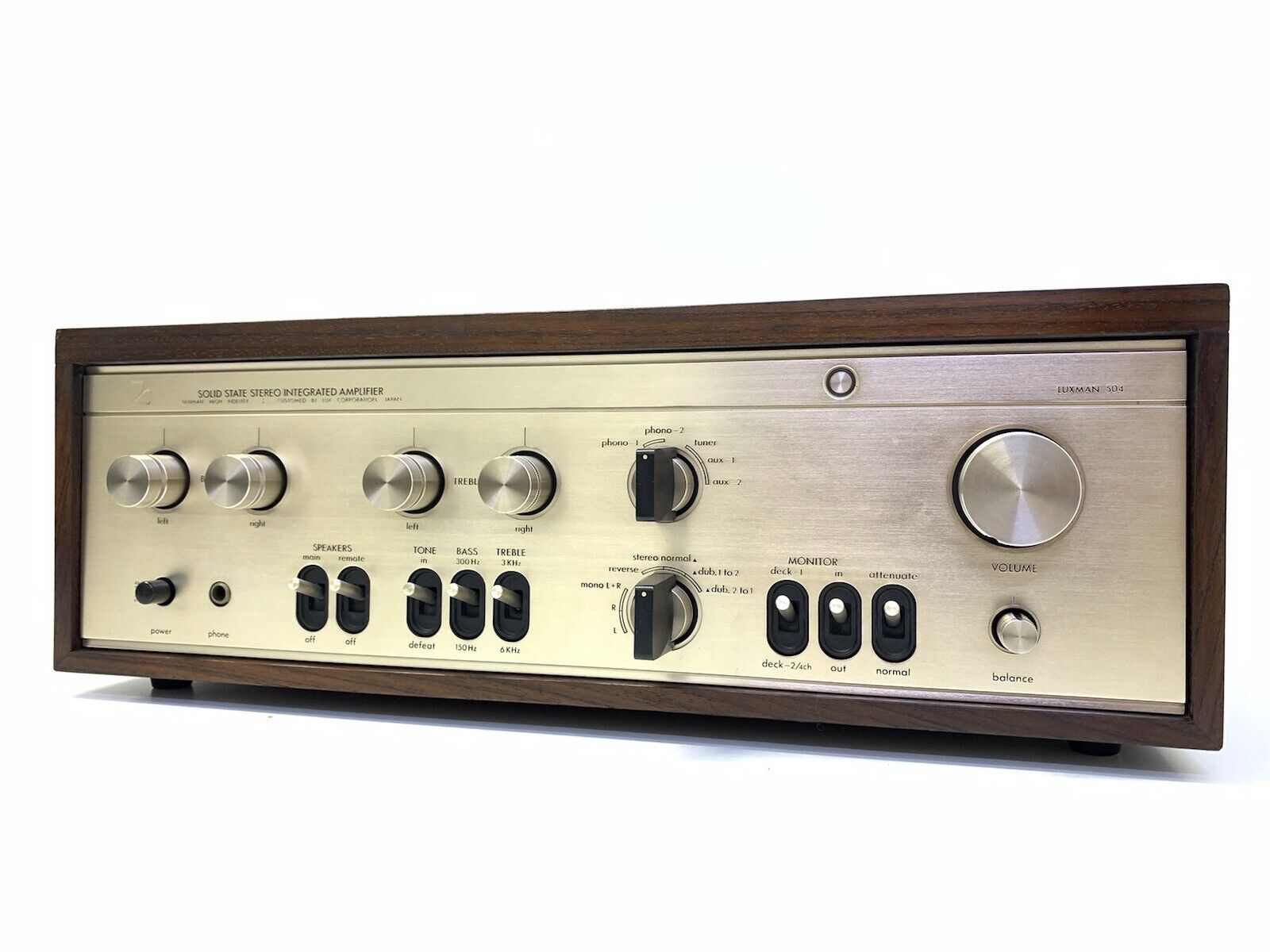

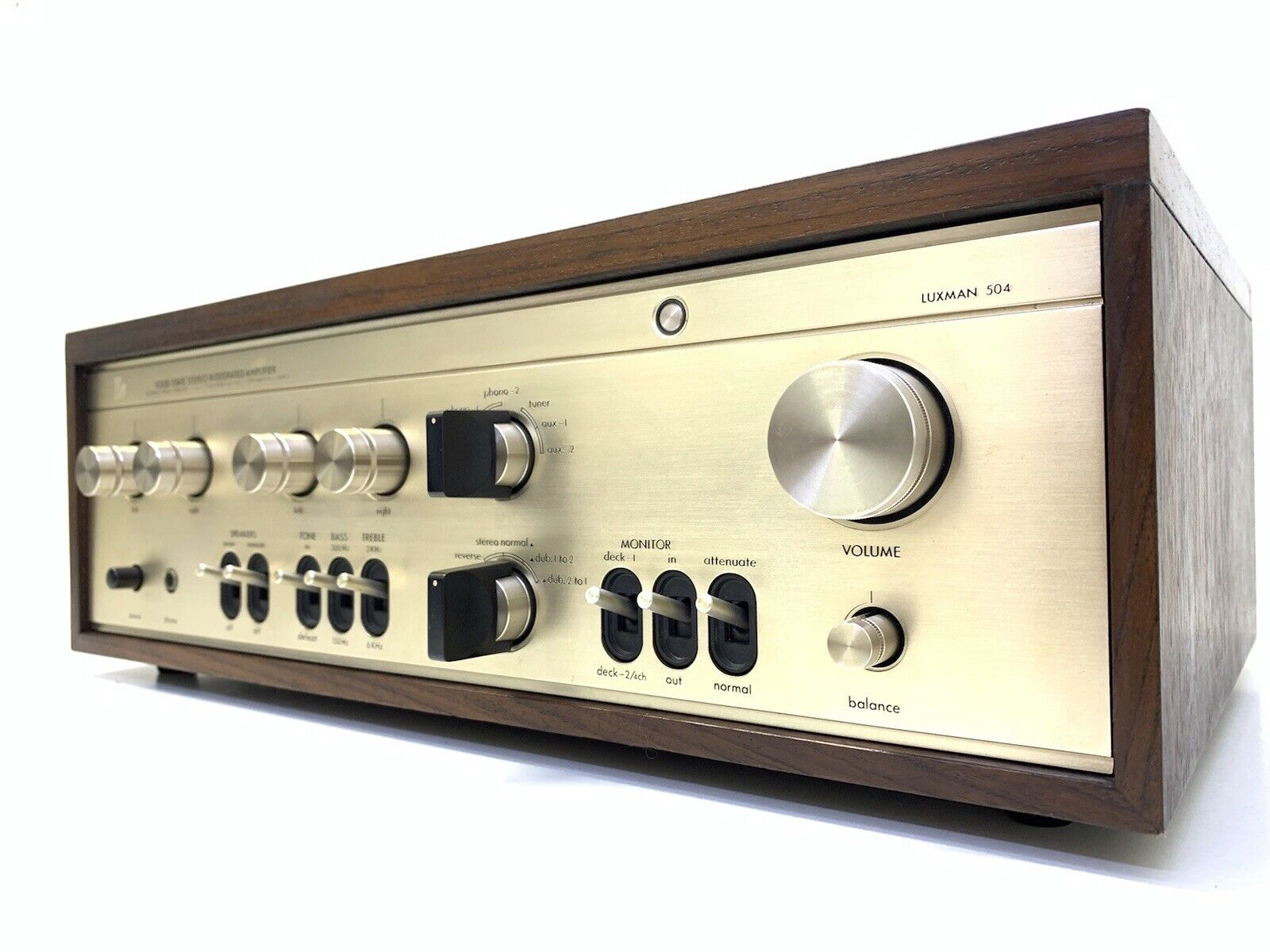

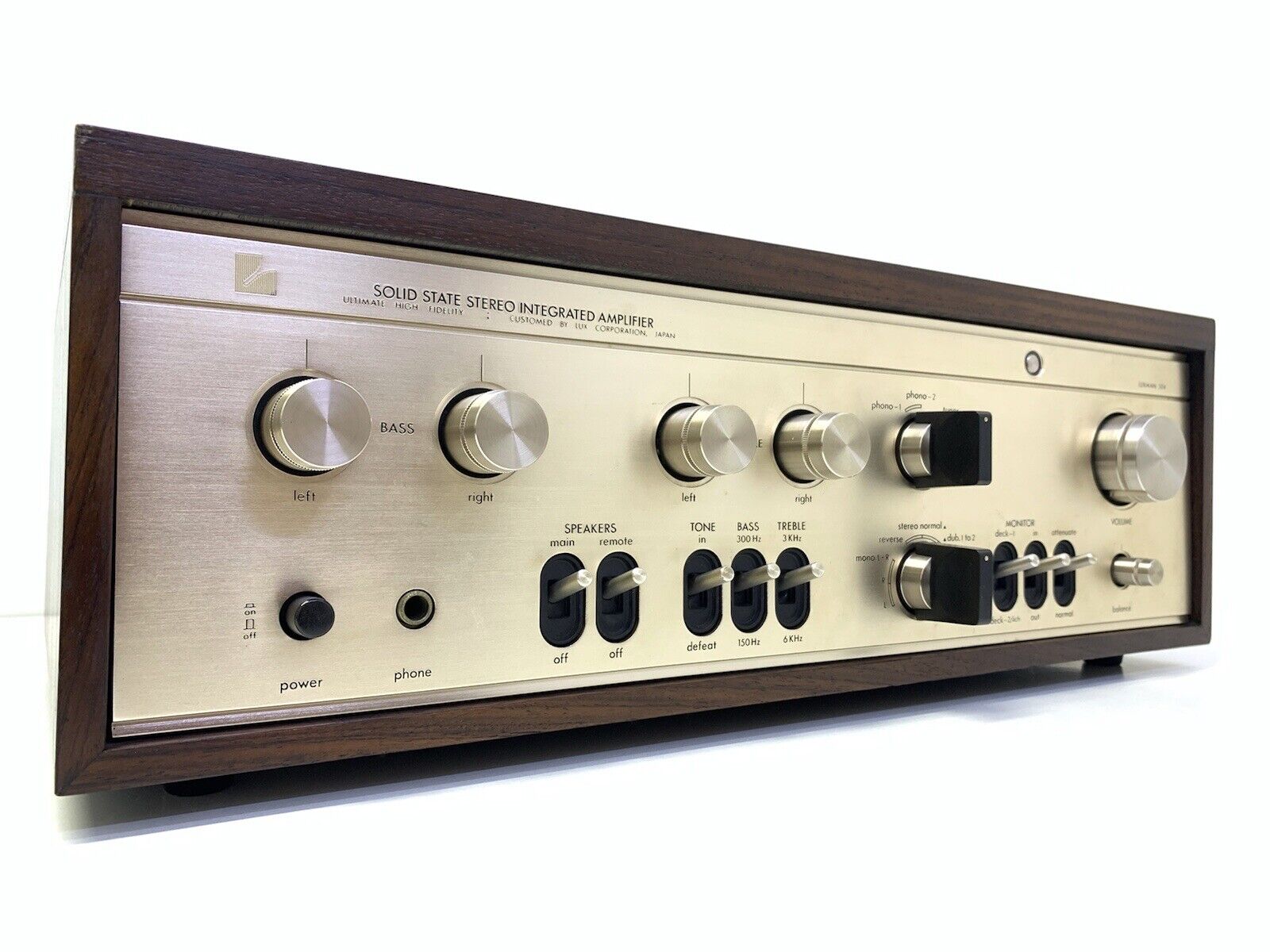

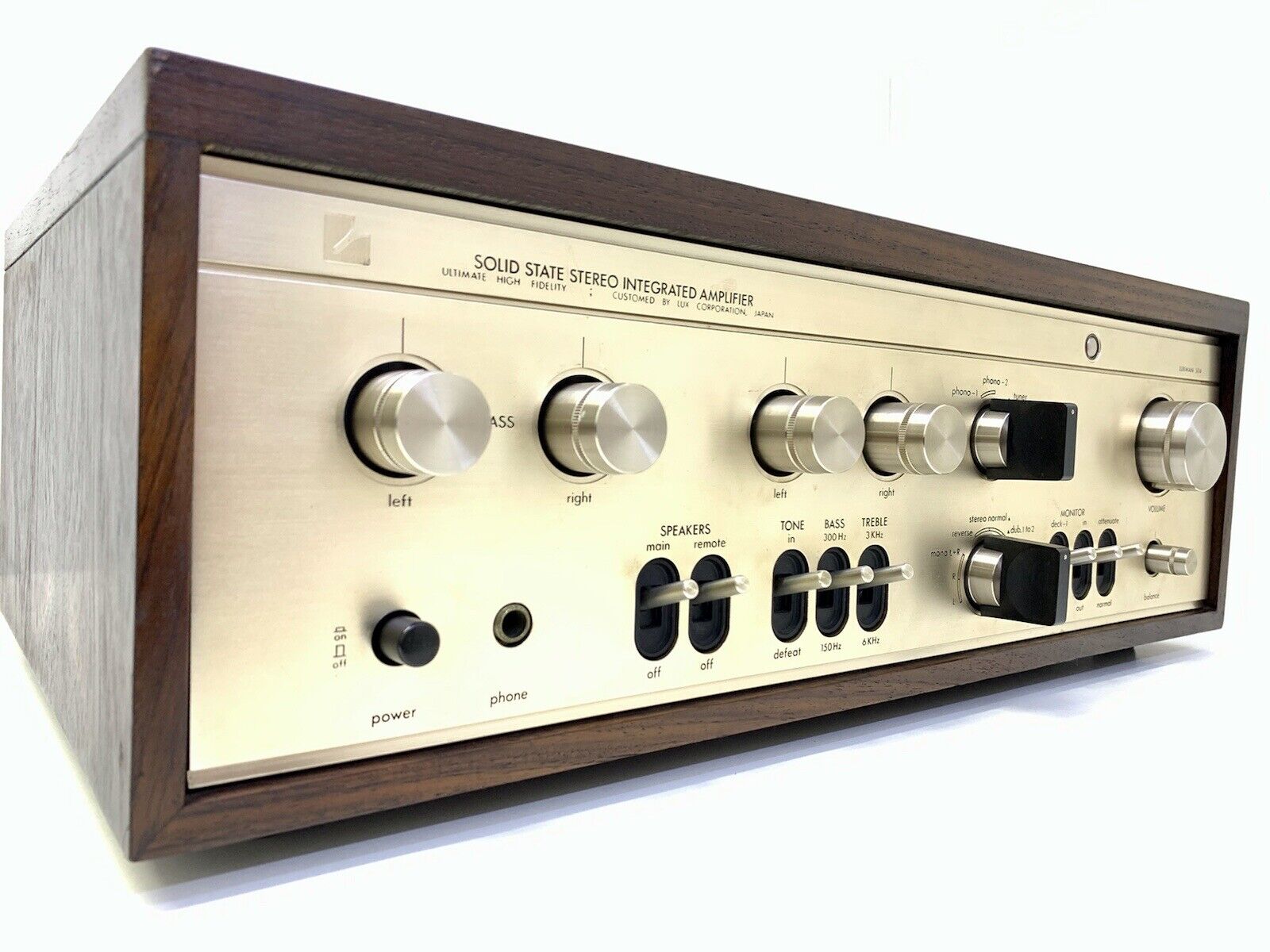

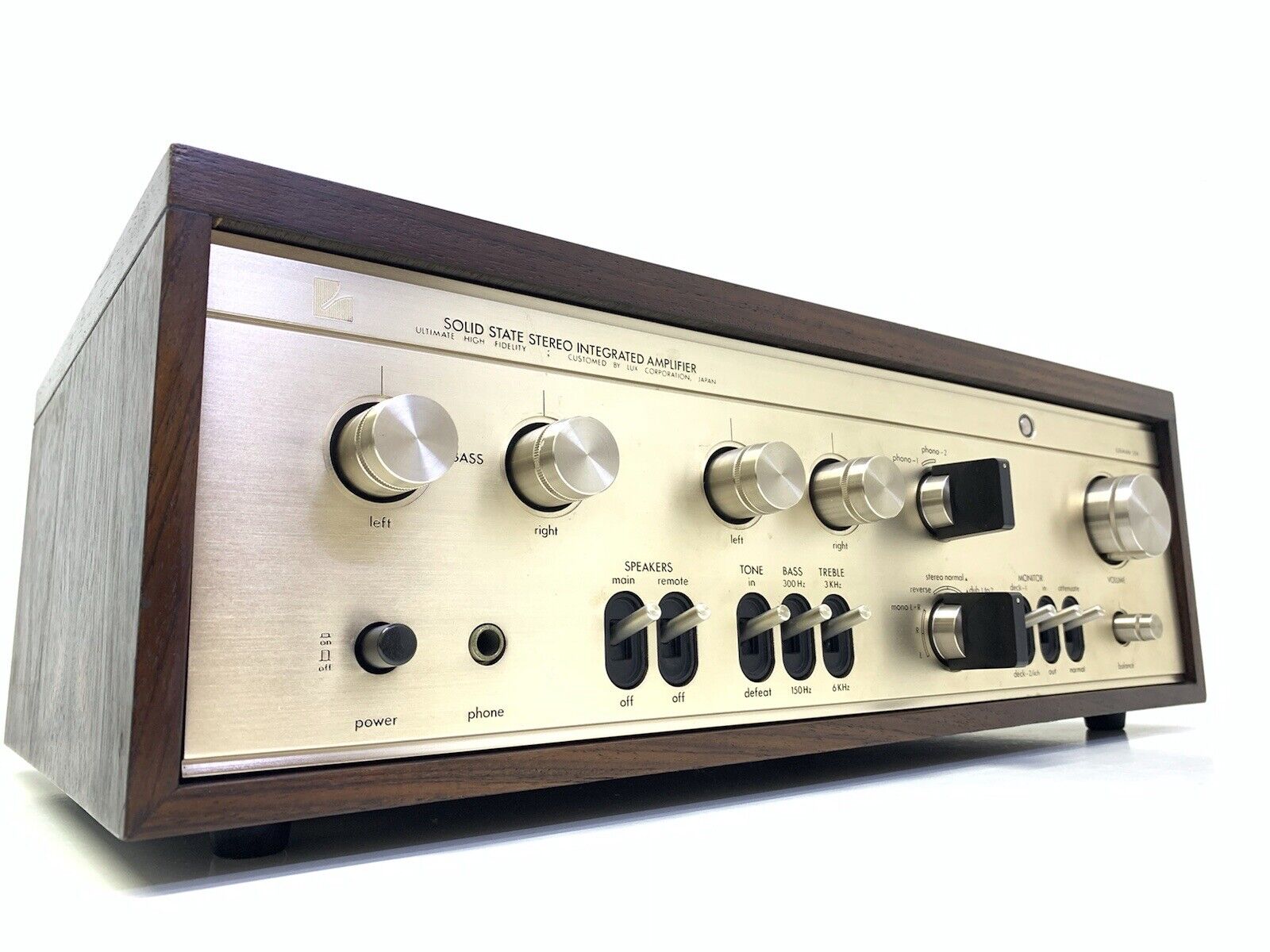

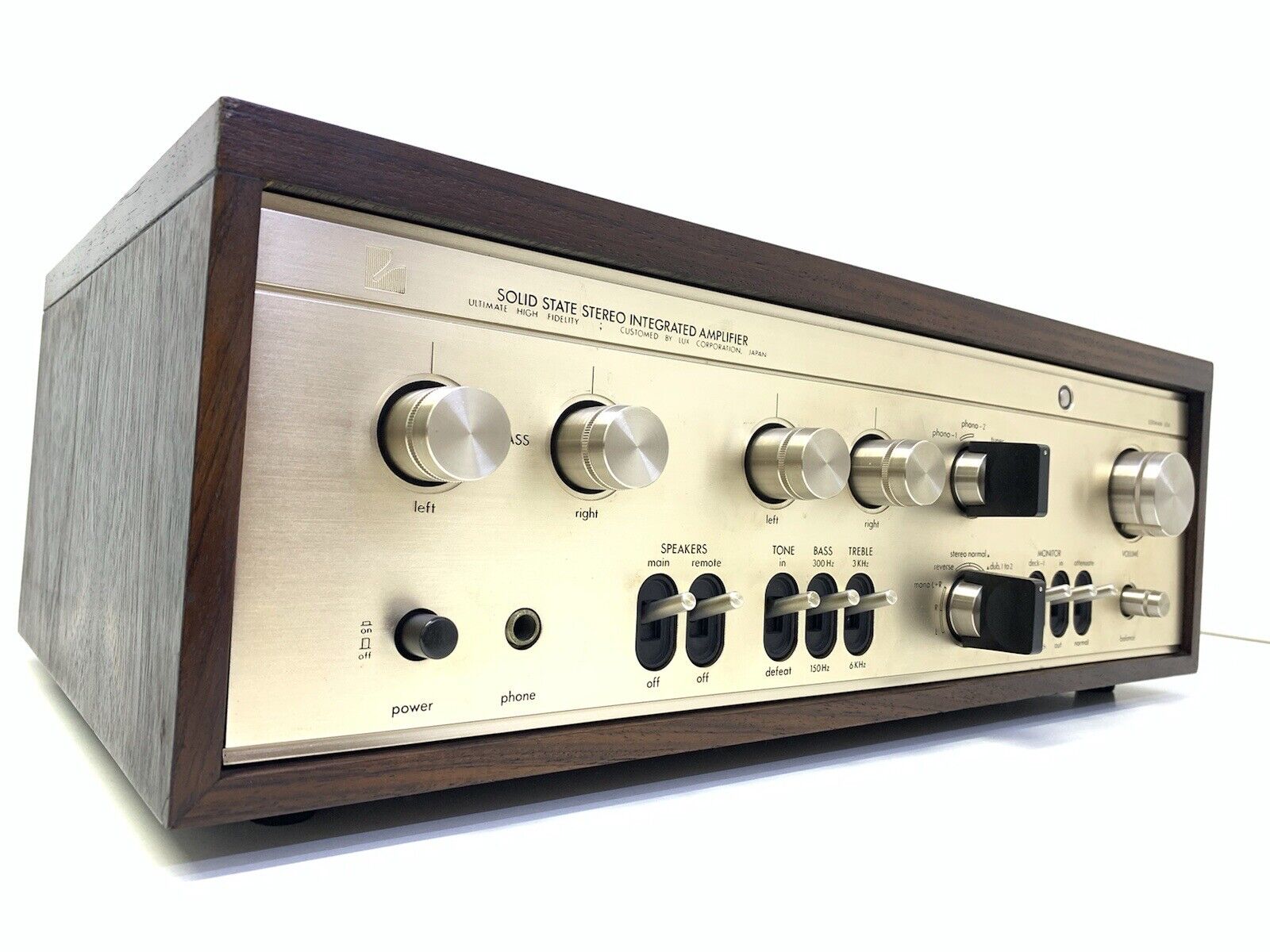

Amplificateur stéréo intégré LUXMAN L-504 70 watts RMS Vintage 1973 Fonctionne bien

Amplificateur stéréo intégré LUXMAN L-504 2 x 35 watts RMS Vintage 1973 Fonctionne bien

Importé du JAPON al ORIGINAL

FONCTIONNE PARFAITEMENT - sur 100, 120 Volts ou 220 et 240 Volts (avec TRANSFORMATEUR EXTERNE inclus GRATUITEMENT)

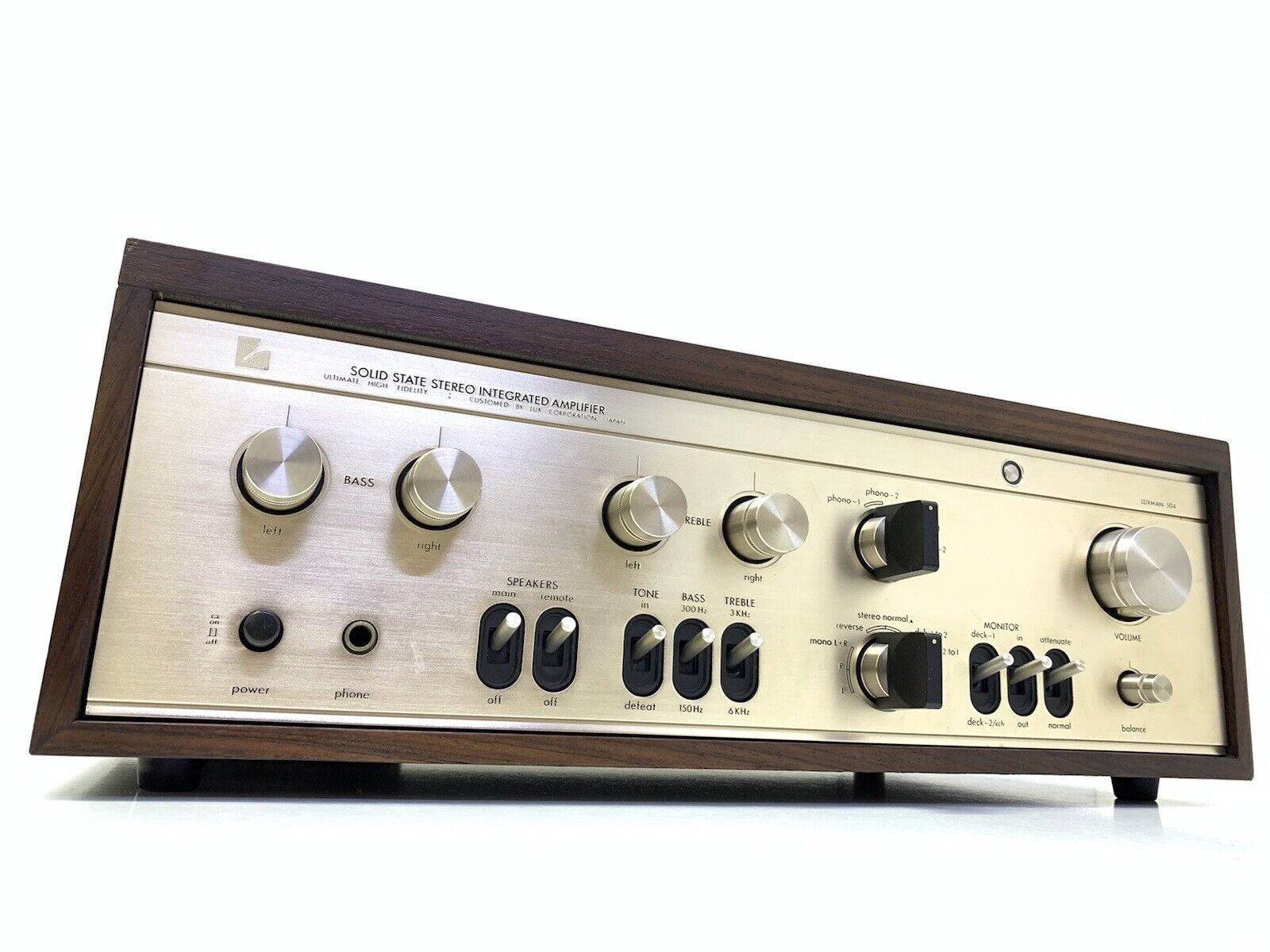

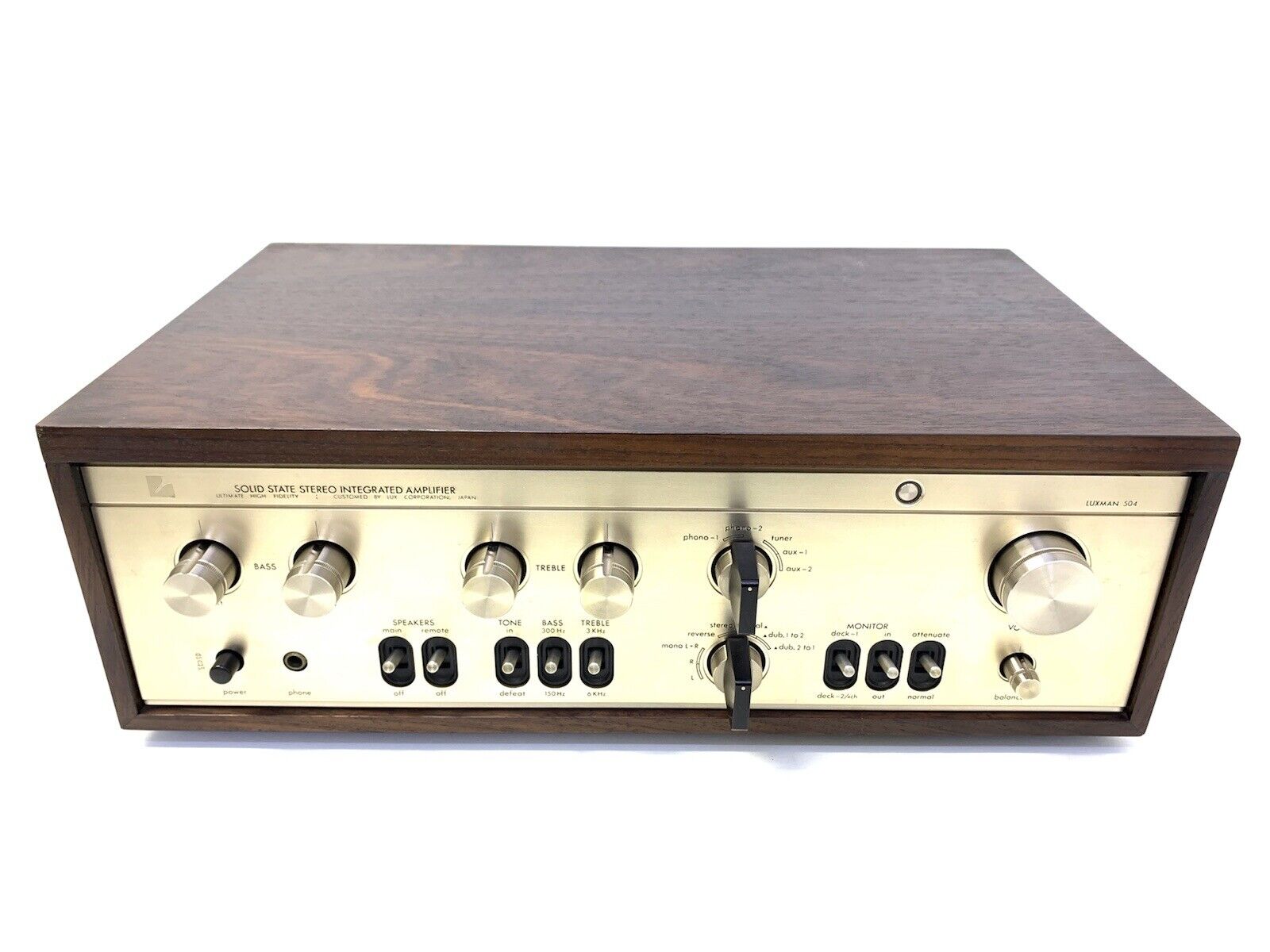

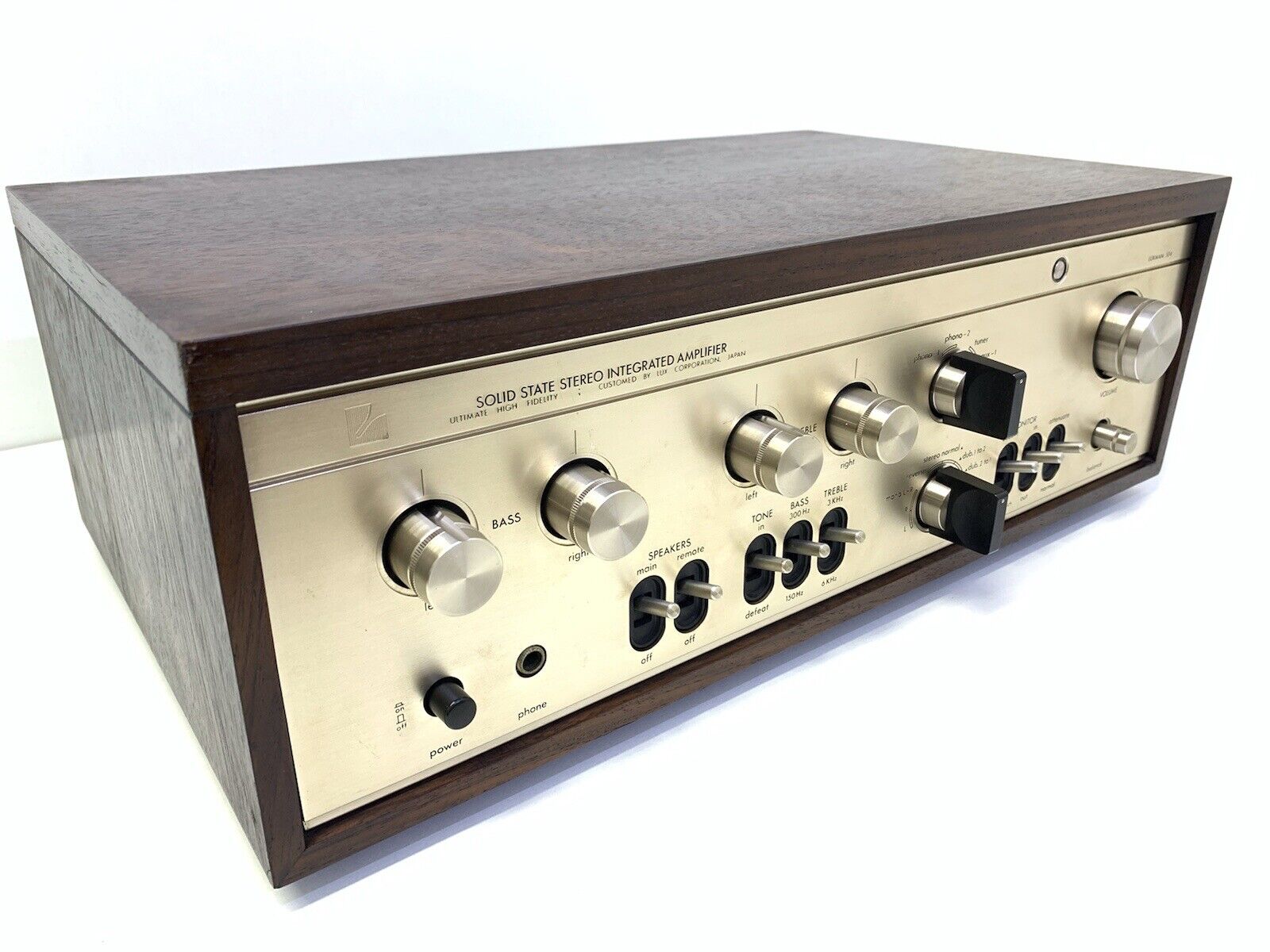

LUXMAN L-504

78 000 yens (sortie en octobre 1973)

Description

@

L'amplificateur intégré annoncé comme une machine succédant au type SQ-505.

La partie amplificateur principal est conçue dans le but de supprimer la distorsion de croisement dans laquelle il est difficile de supprimer avec un amplificateur push-pull de classe B, et la distorsion d'encoche en particulier dans une région élevée autant que possible.

Les transistors de type PNP et de type NPN qui étaient excellents dans la propriété de région élevée ont été désignés comme étage de commande de classe B, et le transistor de puissance pour les compléments purs qui a été développé pour LUX et qui était excellent dans la propriété anti-destructive qui ne gâche pas une propriété de région élevée est adopté comme étage de puissance.

En adoptant un circuit d'amplification différentielle à courant constant, et en pilotant le signal depuis un instant sans signal jusqu'à la sortie maximale avec un courant électrique fixe, l'étage de pré-pilotage maintient le fonctionnement de classe B à un état stabilisé et minimise la distorsion d'encoche. Le transistor de cet étage présente une fréquence de coupure élevée dans la région haute (ft), notamment grâce à la faible capacité de sortie du collecteur (Cob), et la distorsion dans la région haute atteint une valeur proche de 1 kHz à pleine puissance.

Tous les transistors actuellement utilisés pour une partie d'amplificateur principal sont disposés de type canette et ont une résistance à l'humidité garantie, une endurance et une fiabilité élevée.

Le schéma LUX doux de type NF, propriété de transition, est utilisé pour un circuit de contrôle de tonalité. L'organisation comprend un réglage du niveau de hauteur avec un clic, une commutation de fréquence de chaque point de courbure tous les deux points et un point de commutation indépendant pour la suppression de la tonalité.

Le circuit d'égalisation a obtenu la linéarité et le rapport signal/bruit élevé d'un circuit à connexion câblée à trois niveaux, une composition en flux, et s'est avéré excellent dans les transistors NPN-PNP-NPN à très faible bruit, avec un facteur d'utilisation de la tension avantageux. La distorsion a acquis une valeur numérique exceptionnelle lorsqu'un facteur d'amplification de courant (hfe) est adopté pour un transistor présentant une linéarité suffisante.

La stabilité du courant continu est pleinement améliorée grâce à l'application d'une rétroaction continue à ce circuit. De plus, la déviation avec une courbe RIAA est limitée à moins de −0,5 dB en réduisant l'erreur admissible d'un composant et en supprimant autant que possible les variations.

Il est utilisé pour les condensateurs des circuits d'entrée et de sortie, de type Mylar à faible courant de fuite et de type tantale, sélectionnés avec soin. Cela permet de limiter le bruit de choc désagréable lors de la commutation du point de commutation à son minimum relatif.

Deux condensateurs électrolytiques 6800 microF sont utilisés pour le circuit de filtrage d'une source d'alimentation. La stabilité de la source d'alimentation est obtenue grâce à l'association d'un transformateur de puissance performant et d'une régulation.

L'interrupteur d'alimentation ON et le circuit de mise en sourdine qui sépare un circuit de haut-parleur au moment de l'OFF sont préparés dans la mesure contre un bruit de choc au moment de l'activation de l'alimentation et d'un arrêt, et le devoir de protection du haut-parleur est également rempli.

Deux sorties haut-parleurs, une principale et une distante, sont présentes et peuvent être utilisées séparément ou simultanément.

Le point de commutation de l'atténuateur est transporté et un volume sonore de -18 dB peut être effectué avec un seul bouton.

Forme Amplificateur intégré stéréo

Puissance de sortie effective de succession 35 W + 35 W (8 ohms, fonctionnement simultané des deux canaux)

40 W/40 W (ohms [ 8 ], fonctionnement sur un canal latéral)

THD 0,03 % ou moins (8 ohms, 35 W)

Distorsion de modulation croisée 0,04 % ou moins (8 ohms, 35 W, 70 Hz : 7 kHz = 4 : 1)

Bande passante de sortie 5 Hz - -50 kHz trois dB (0,1 %)

Caractéristique de fréquence 10 Hz - -60 kHz un dB

Sensibilité d'entrée 480 mV (8 ohm, 35 W)

Impédance 50 kohm

Reste un bruit de 0,5 mV ou moins

Facteur de décharge 35 (au moment d'une intensité de charge de 8 ohms)

Atténuateur de fixation (-18 dB)

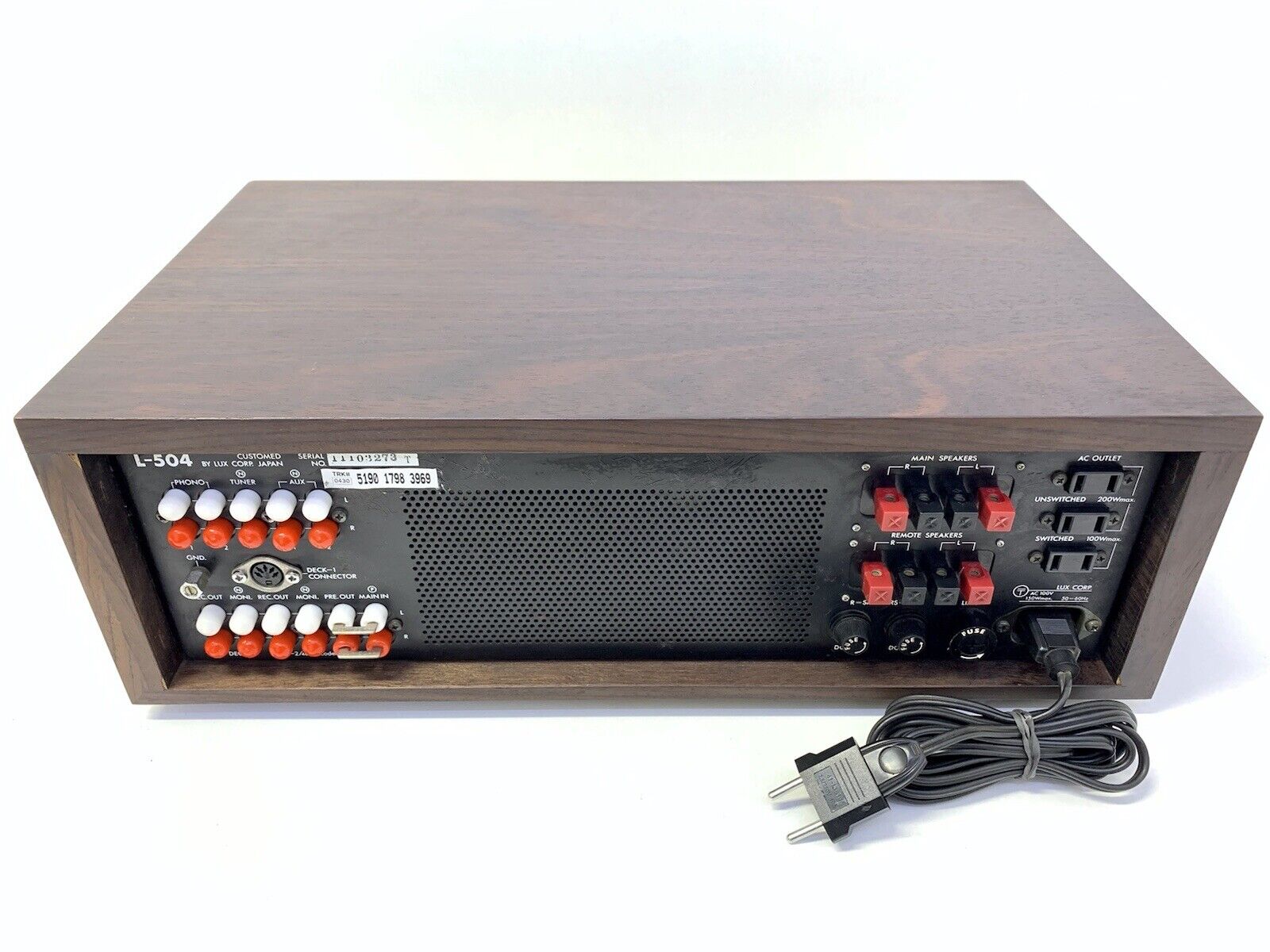

Point de commutation du haut-parleur principal

Point de commutation du haut-parleur à distance

Prise casque

Tension de sortie standard Pre out : 480 mV

Sortie d'enregistrement : 120 mV

Tension de sortie maximale Pré-sortie : 4,5 V

Impédance de charge de sortie Pre out : environ 100 ohms

Sortie d'enregistrement : environ 100 ohms

Caractéristique de fréquence Aux1 : 10 Hz-50 kHz-1 dB

THD 1 : 0,04 % ou moins (1 kHz, 1 V) de l'Aux

Sensibilité d'entrée Phono1, 2:2,7 mV

Tuner, aux1, 2 : 120 mV

Impédance d'entrée Phono1, 2:65kohm

Tuner, aux1, 2:50kohm

Rapport SN Phono1, 2 : 65 dB ou plus

Tuner, aux1, 2 : 76 dB ou plus

Entrée maximale autorisée (1 kHz) Phono : 300 mV (RMS)

850 mV (PP)

Reste du bruit Environ 25 microvolts ou moins

Contrôle de tonalité Avec une commutation de point courbée [schéma LUX type NF]

Courbure ponctuelle [passe-bas] : 150 Hz, 300 Hz

Courbure du point [région haute] : 3 kHz, 6 kHz

Les bandes de fixation surveillent le point de commutation (deux lignes)

Commutateur de mode de doublage de bandes

Connecteur de bande (spécification DIN)

Le semi-conducteur utilisé

Transistor : 1345:10 2SC

640:4 2SC

2SA620K : Une pièce

2SC1103A : Quatre pièces

660:4 2SA

959:2 2SC

2subset-dependency188A : Deux pièces

2SB545A : Deux pièces

853:1 2SC

735:3 2SC

562:1 2SA

496:1 2SC

Diode : 1S1555V : Deux pièces

1N4003 : 4 pièces

1S188:4 pièces

Cinq pièces B3:1

Diode Zener : 120:2 WZ(s)

Varistance : SV-03 : 2 pièces

SV-02 : 2 pièces

Consommation électrique 150 W (au moment d'une intensité de charge simultanée de 8 ohms et de la sortie maximale)

Dimensions Largeur 450x hauteur 160x profondeur de 268mm

Poids 10 kg
