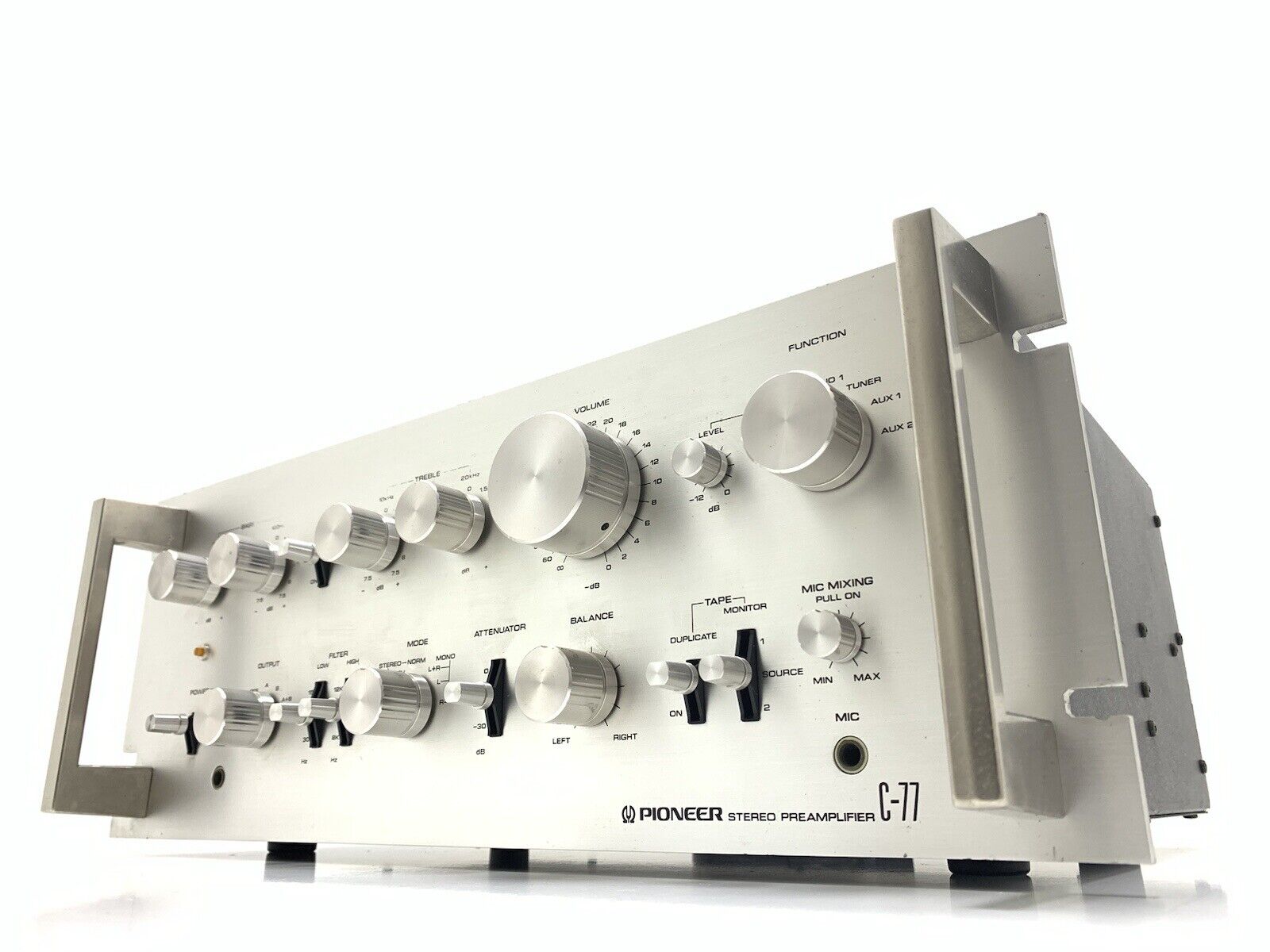

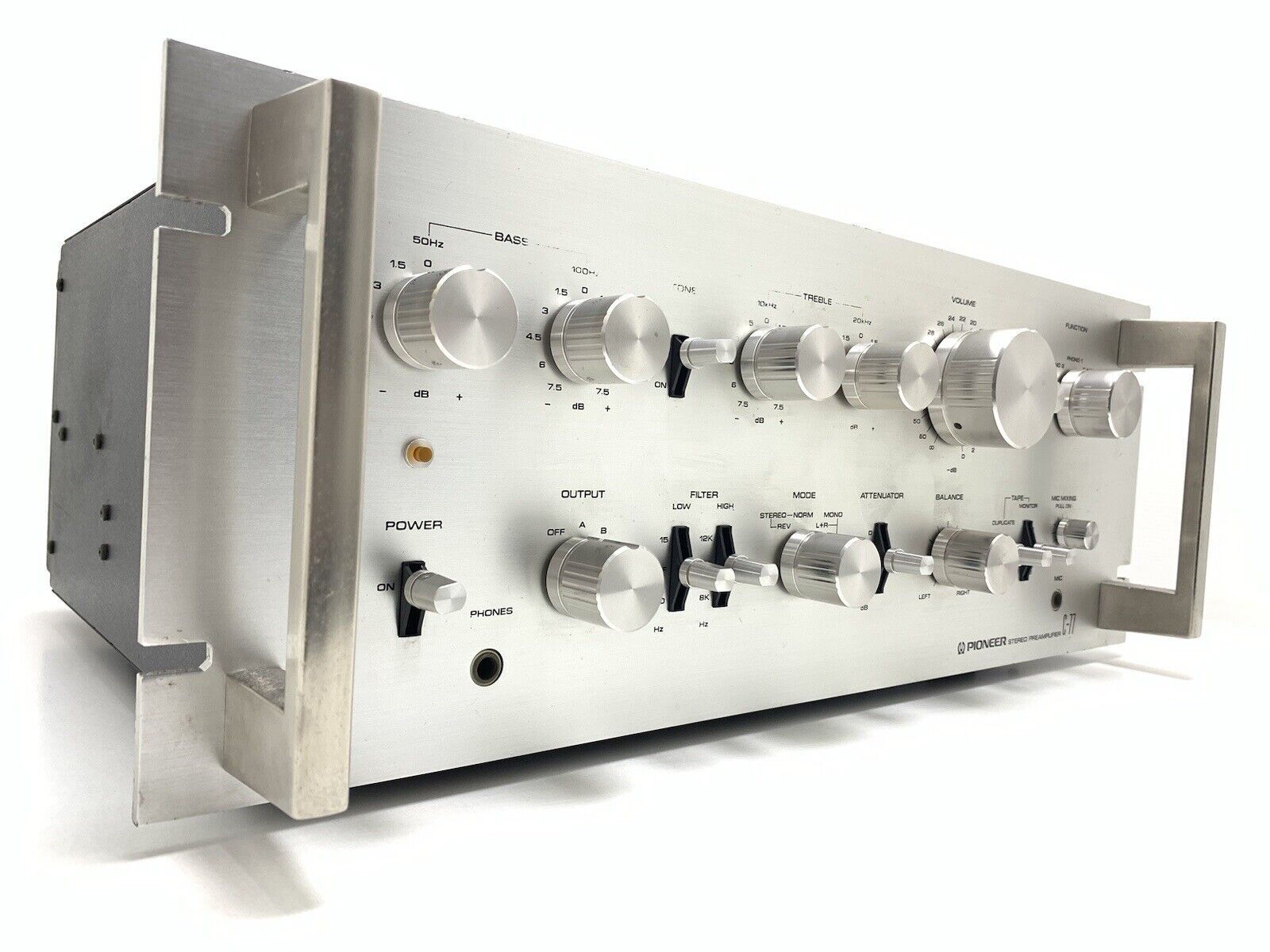

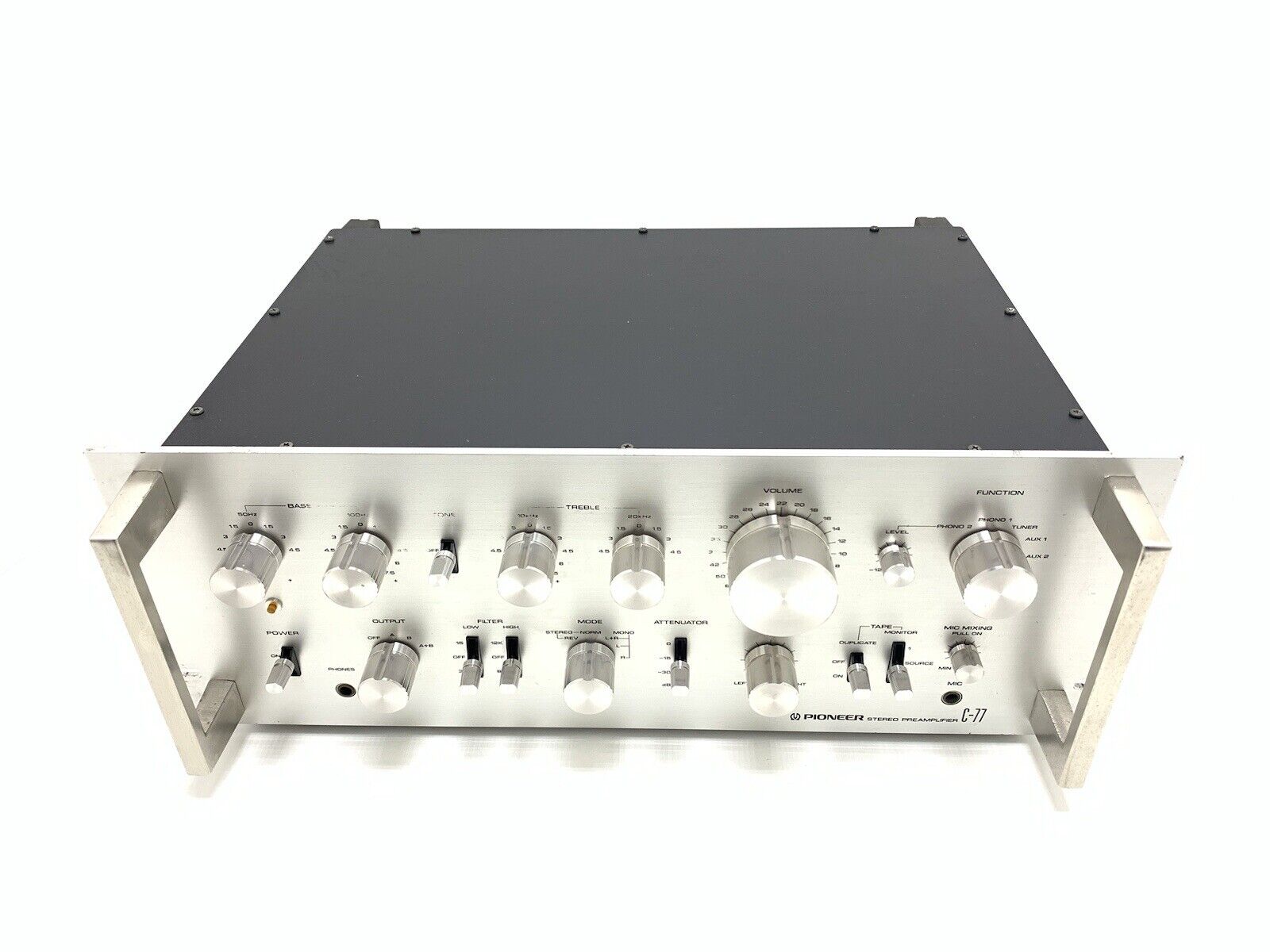

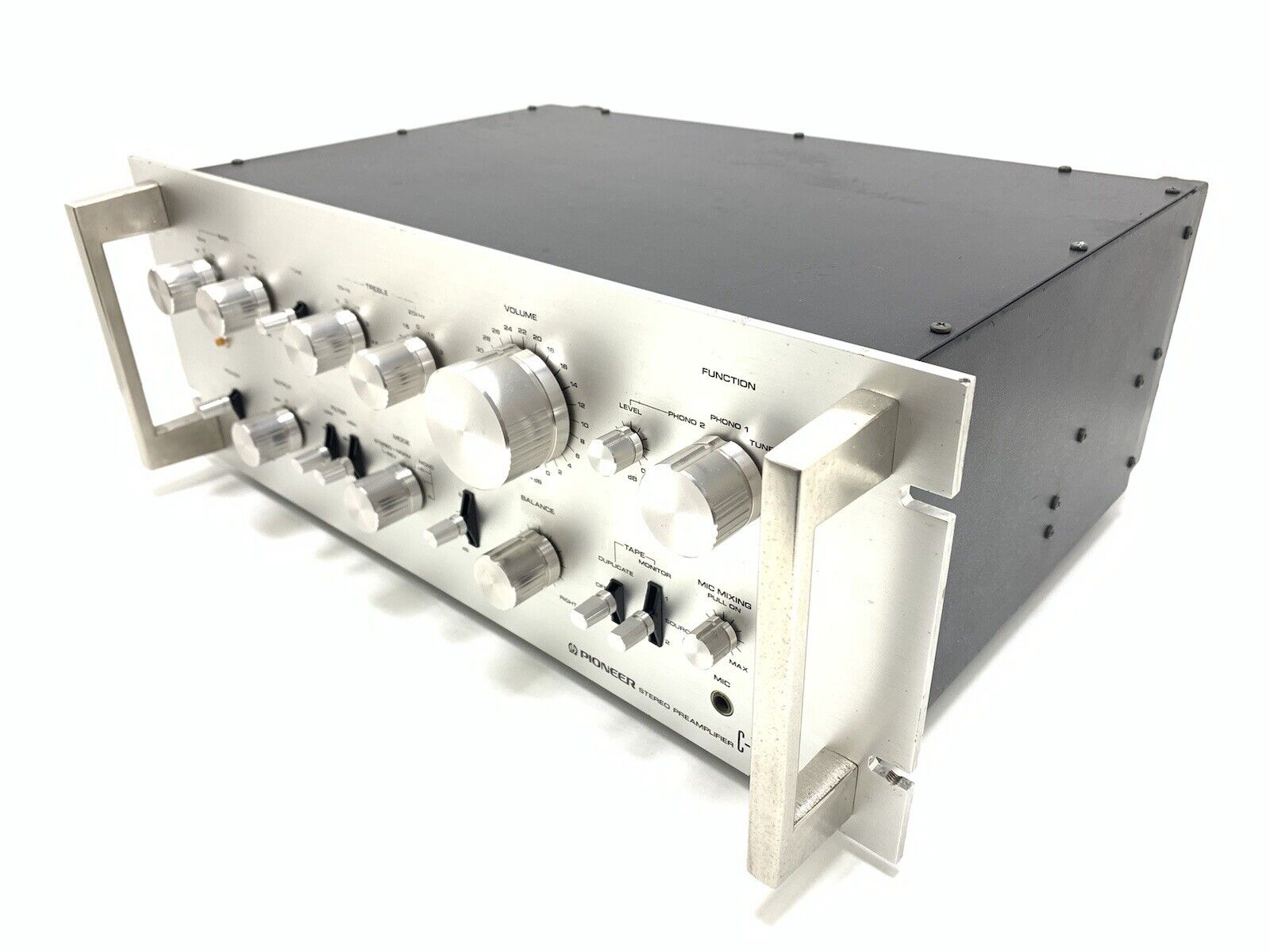

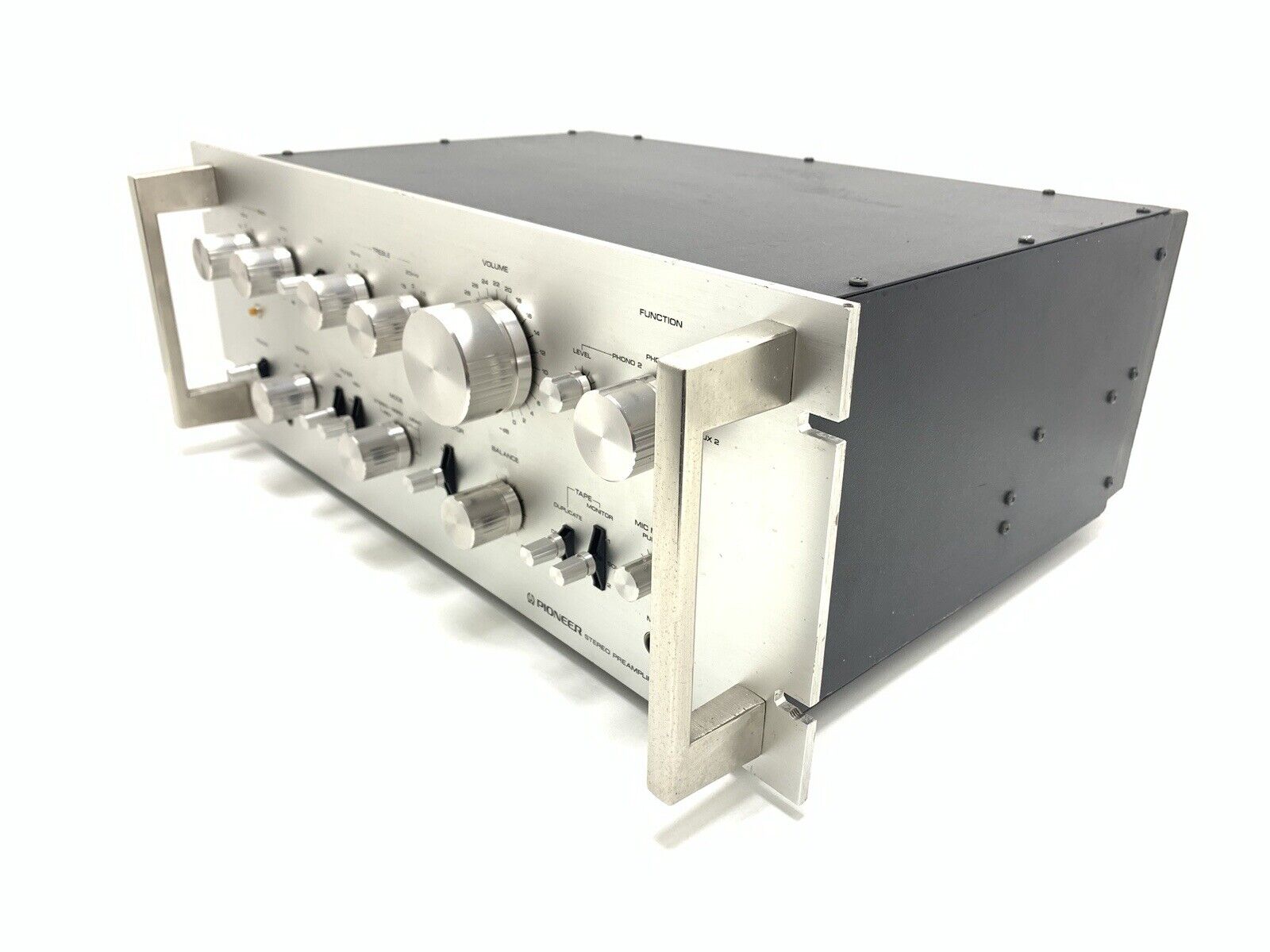

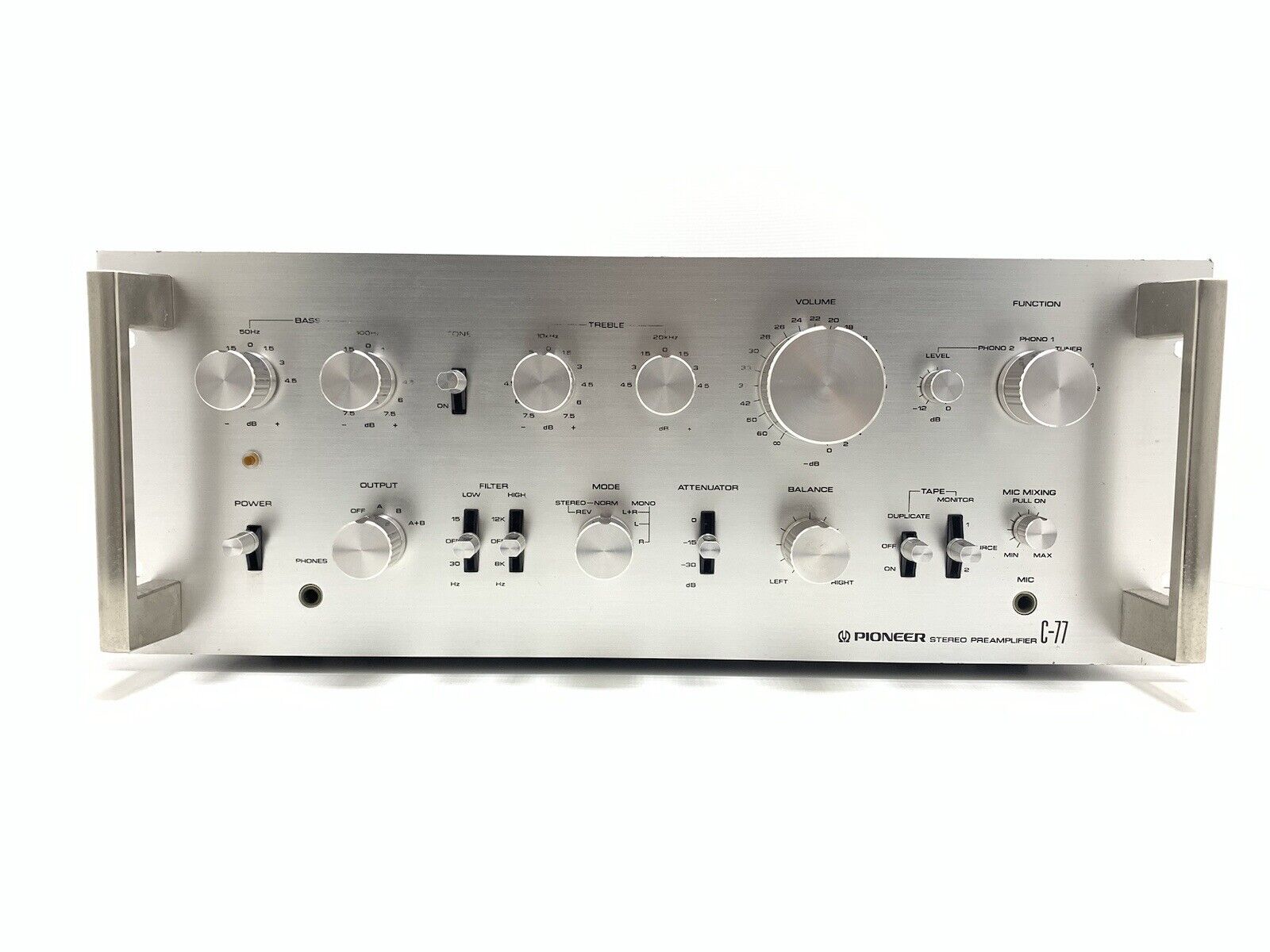

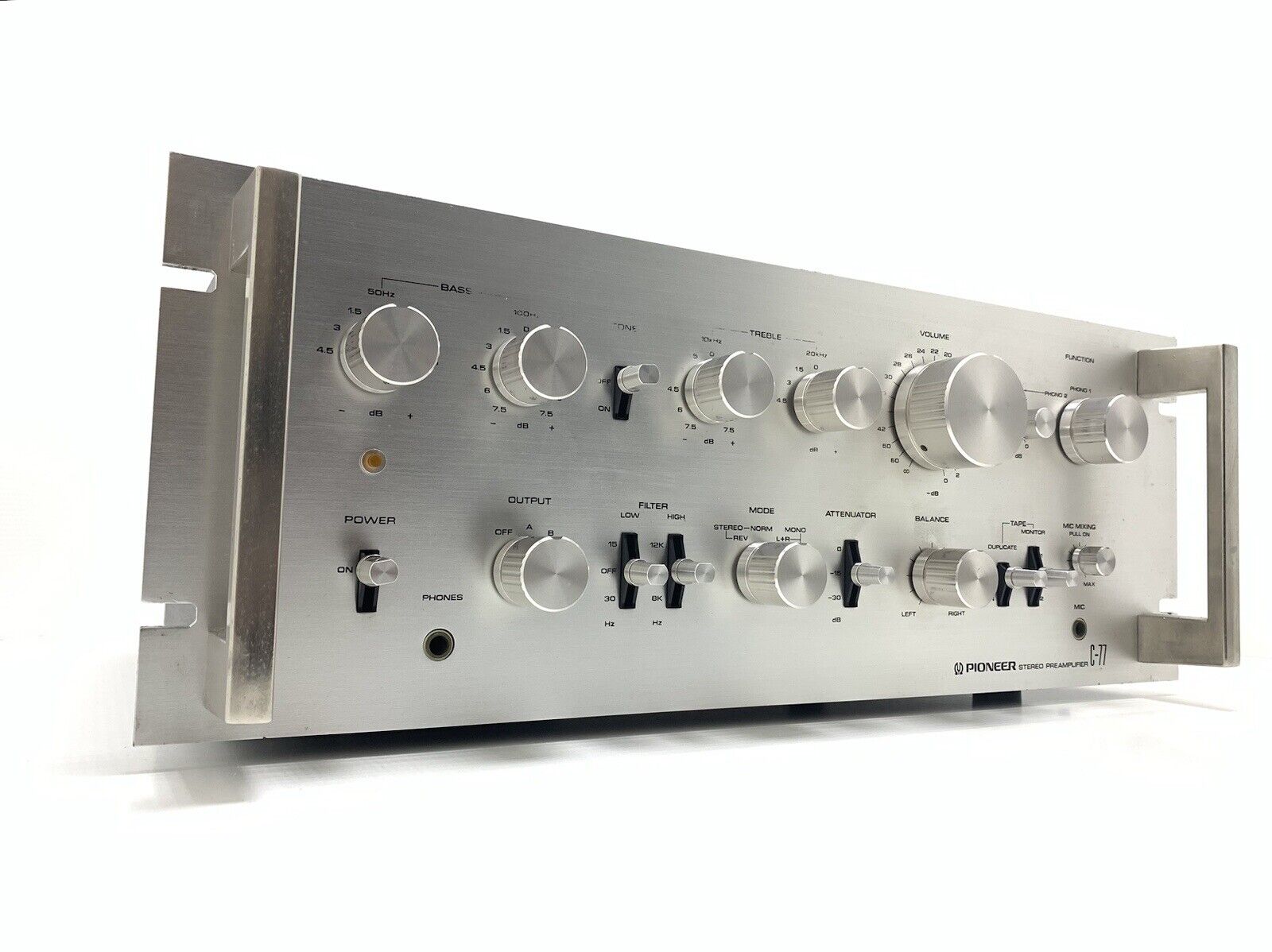

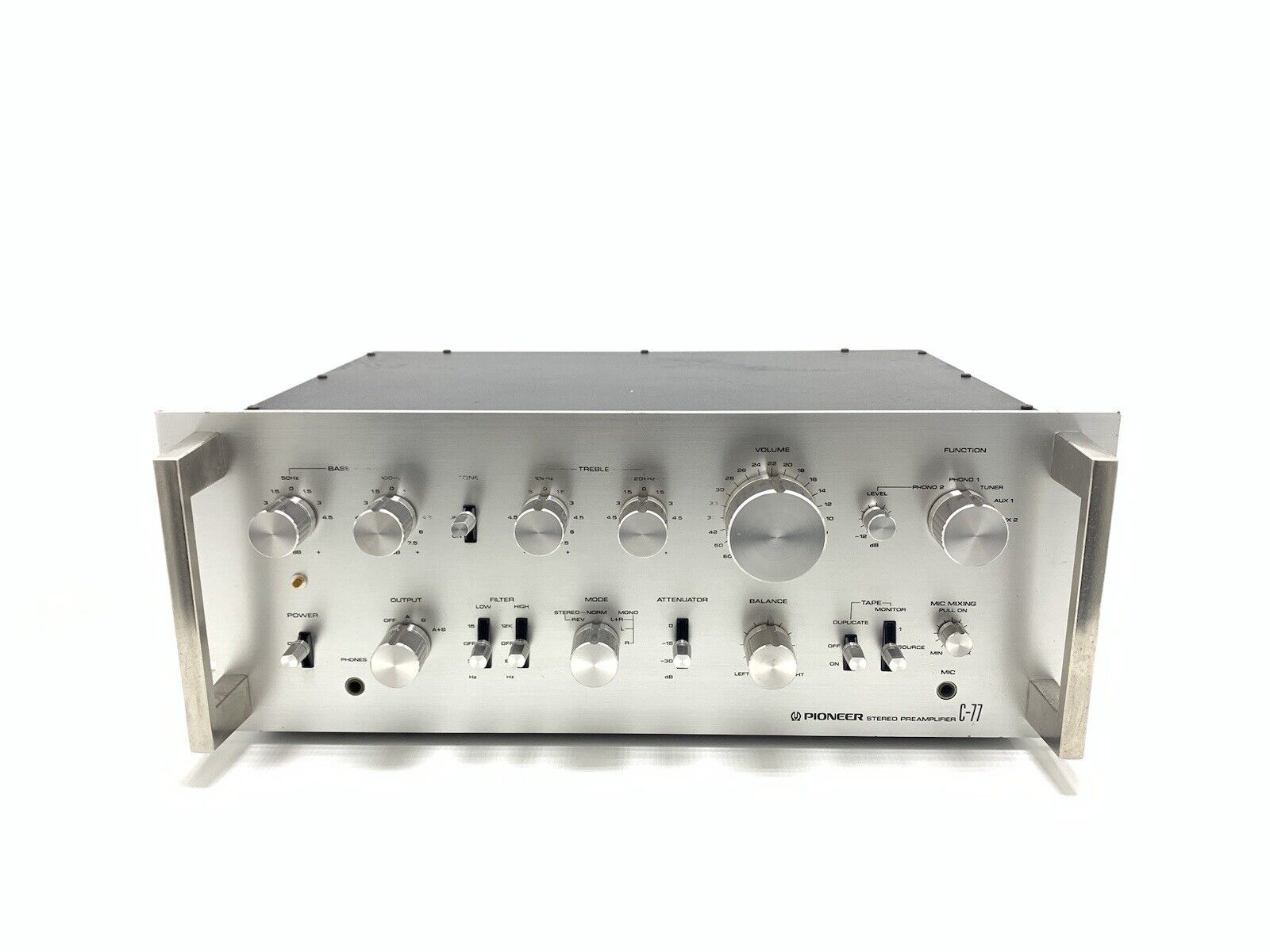

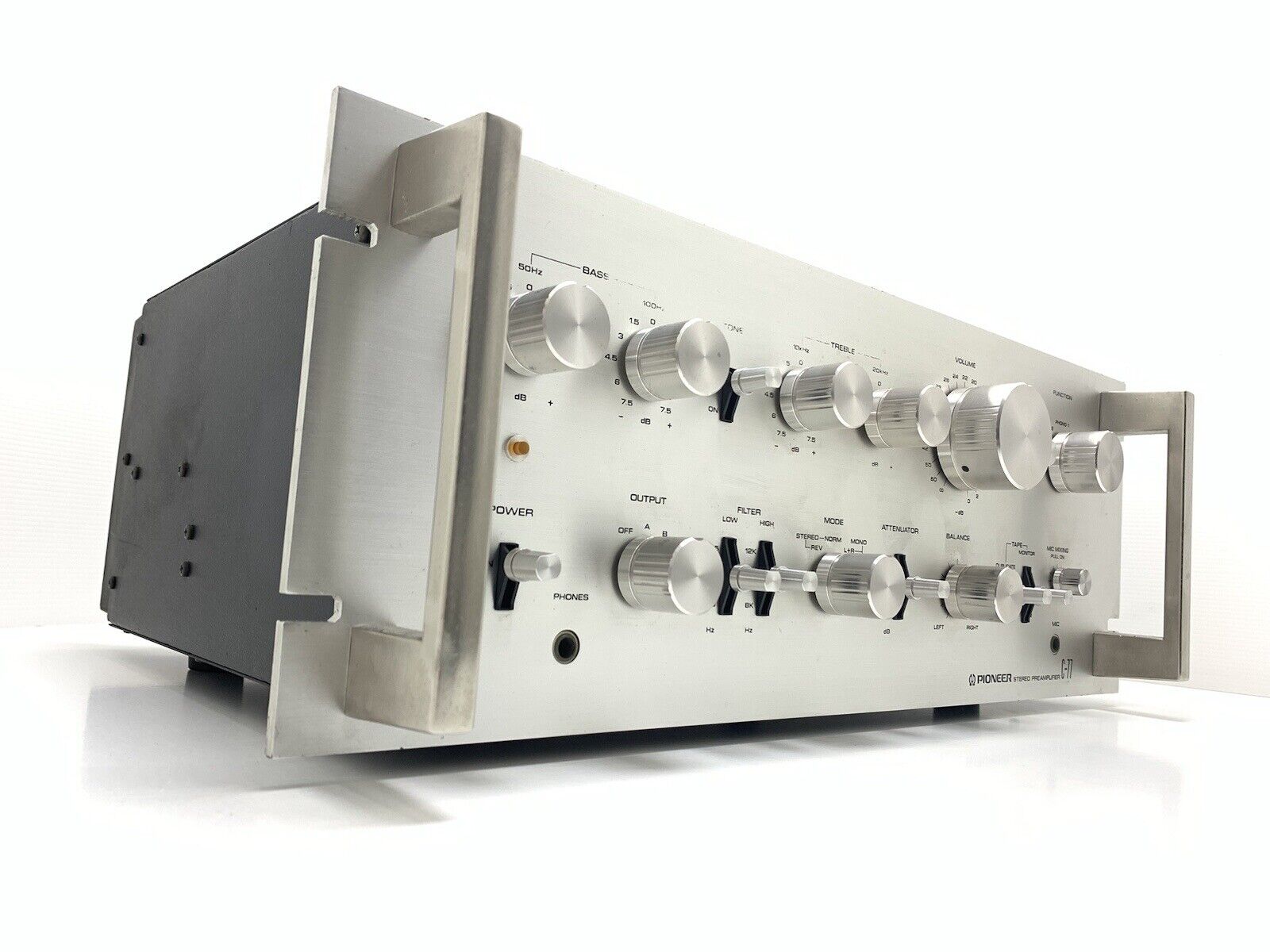

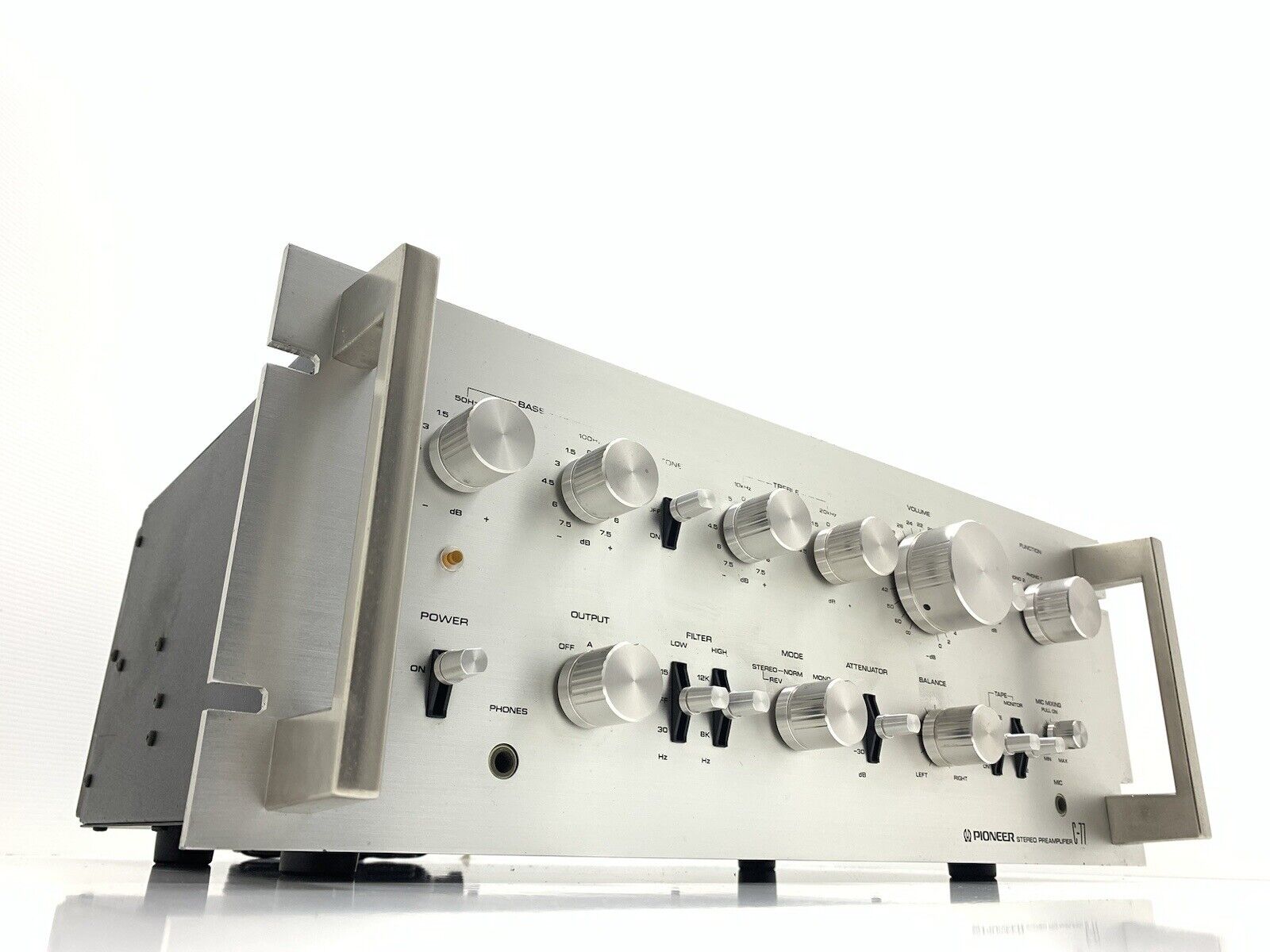

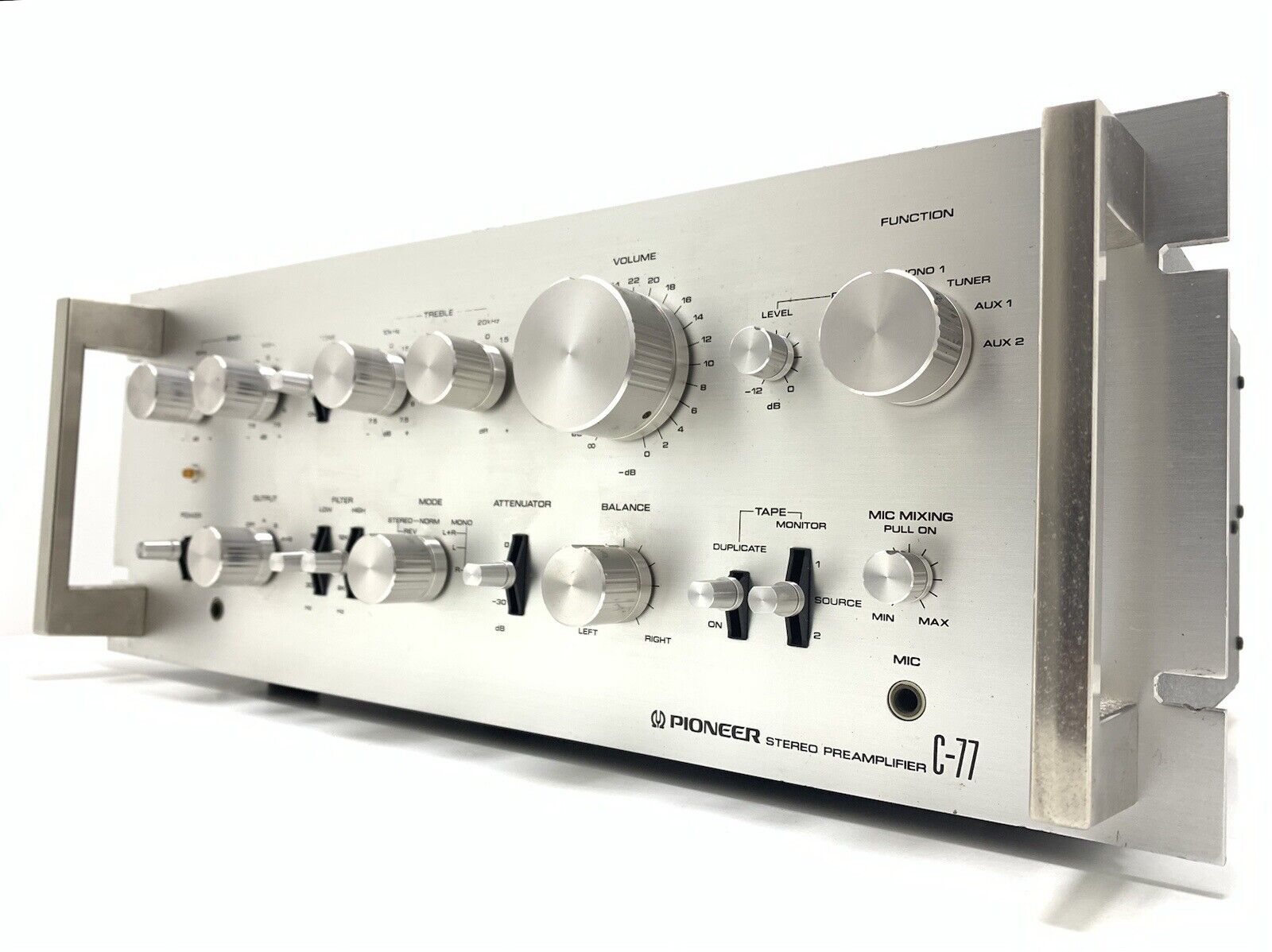

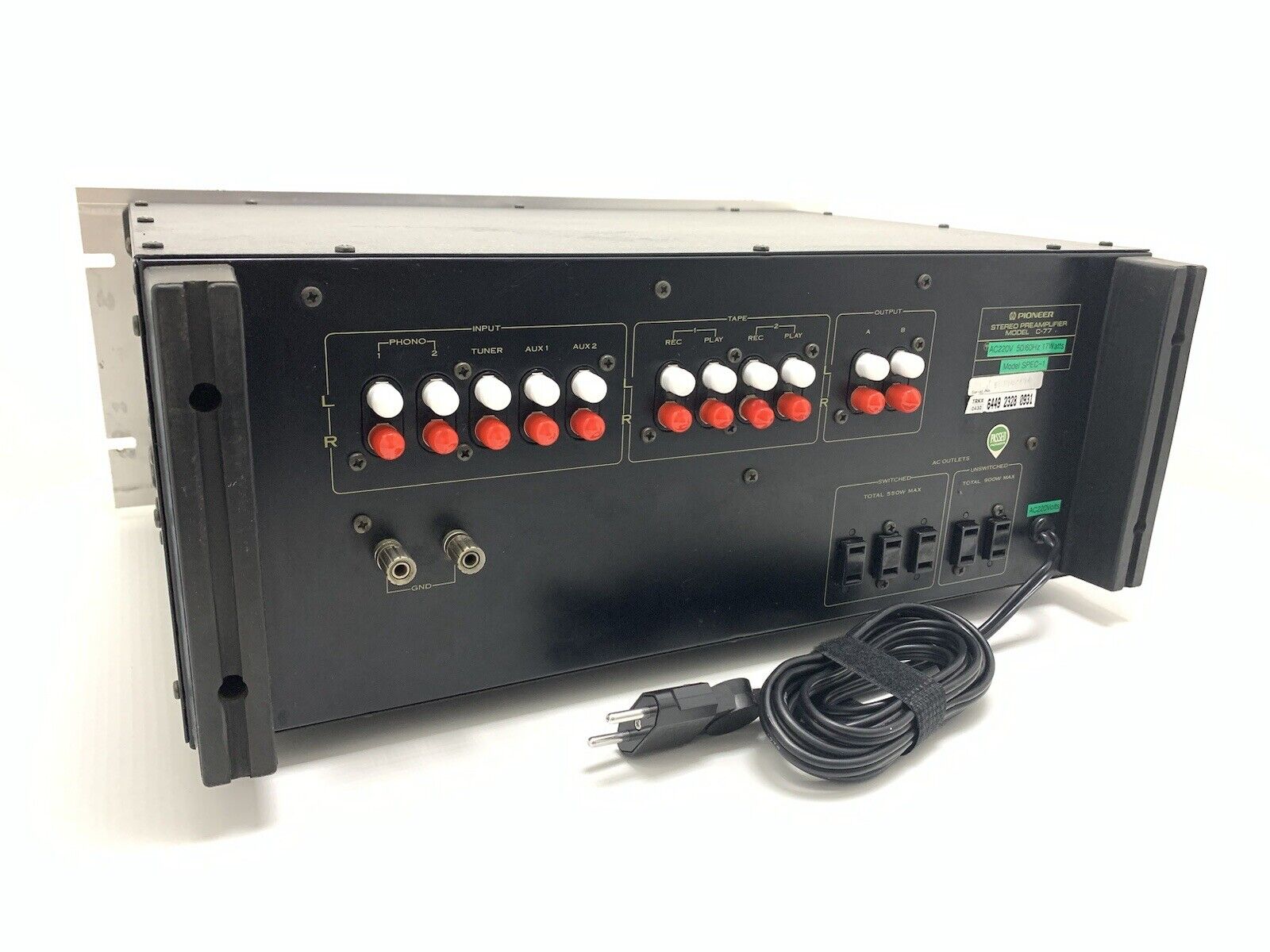

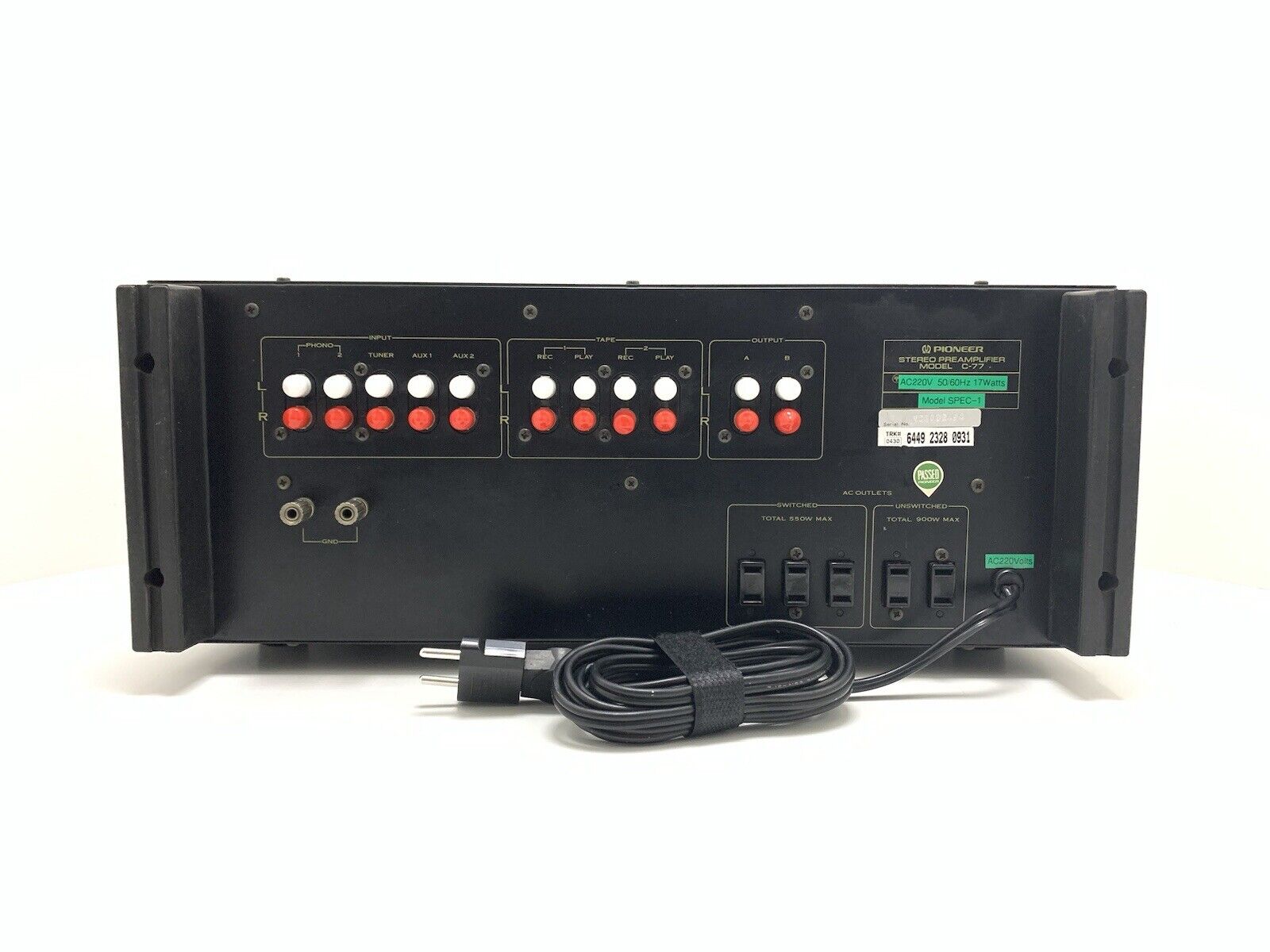

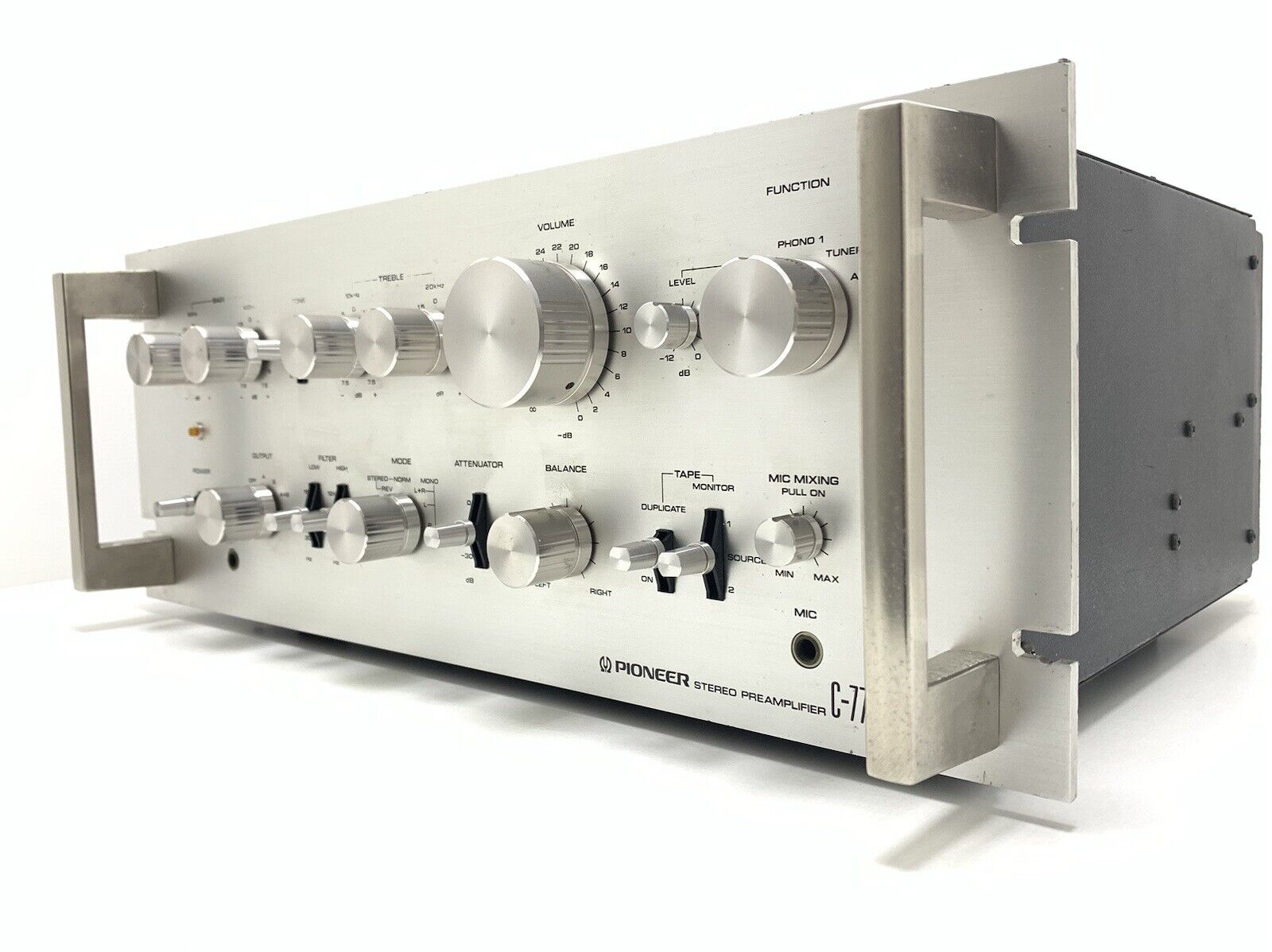

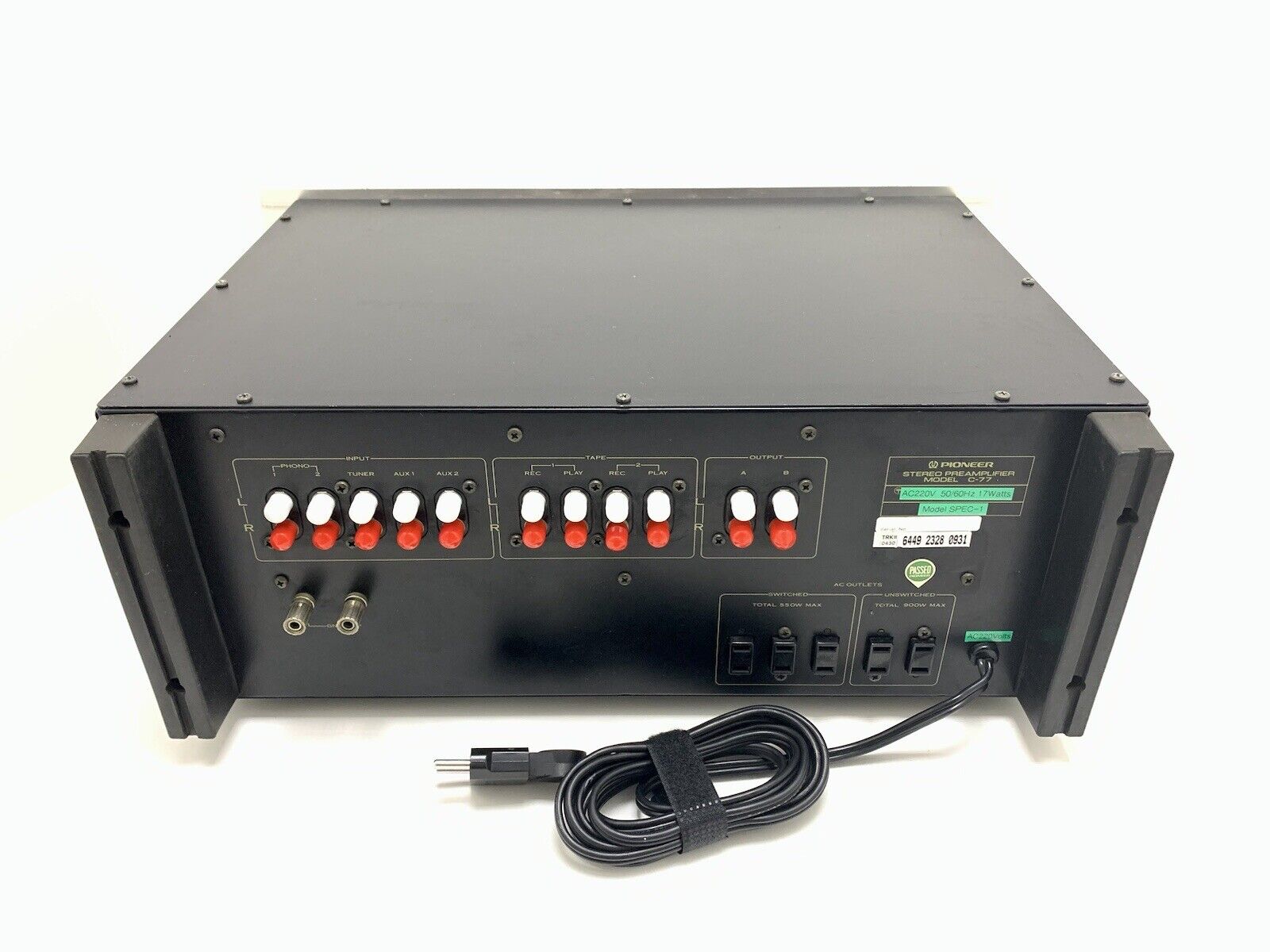

Preamplificador estéreo PIONEER C 77 SPEC 1, vintage, 1977, restaurado, buen aspecto.

Preamplificador estéreo PIONEER C-77 SPEC 1, vintage, 1977, restaurado, buen aspecto.

El PIONNER C-77 es la versión fabricada para el mercado japonés del PIONEER SPEC 1.

Está completamente restaurado y modificado para funcionar en Europa a 220/240 Voltios.

Pionero C-77

¥ 120.000 (alrededor de 1980)

Un preamplificador estéreo que mejora las características de cada circuito y consigue tanto multifuncionalidad como calidad de sonido.

El circuito ecualizador está compuesto por un diferencial de primera etapa de 3 etapas clase A SEPP conectado directamente con alimentación de ±2 V.

El elemento NFB combina una resistencia de película metálica evaporada de nicromo de precisión con un error del 1% y un condensador de poliestireno con un error del 2% para garantizar características de frecuencia dentro de ± 0,2 dB en toda la banda de 20 Hz a 20 kHz.

Se aplica un alto voltaje de ± 48 V al circuito ecualizador para reproducir el rango dinámico grabado en el disco.

Cuando se conectan cartuchos con diferentes voltajes de salida a los dos terminales de entrada de phono, el nivel del phono 2 se puede controlar hasta -12dB (sensibilidad de entrada 2,5 mV ~ 10 mV) para que se pueda ajustar el nivel.

Es un volumen especial de 4 conectores que controla el nivel de ruido de fondo (NFB) hasta -6 dB y el nivel de salida de -6 dB a -12 dB. Cuando se limita a -6 dB o más, la entrada máxima permitida se duplica (aproximadamente 1 V), lo que permite el uso de un cartucho de alta salida.

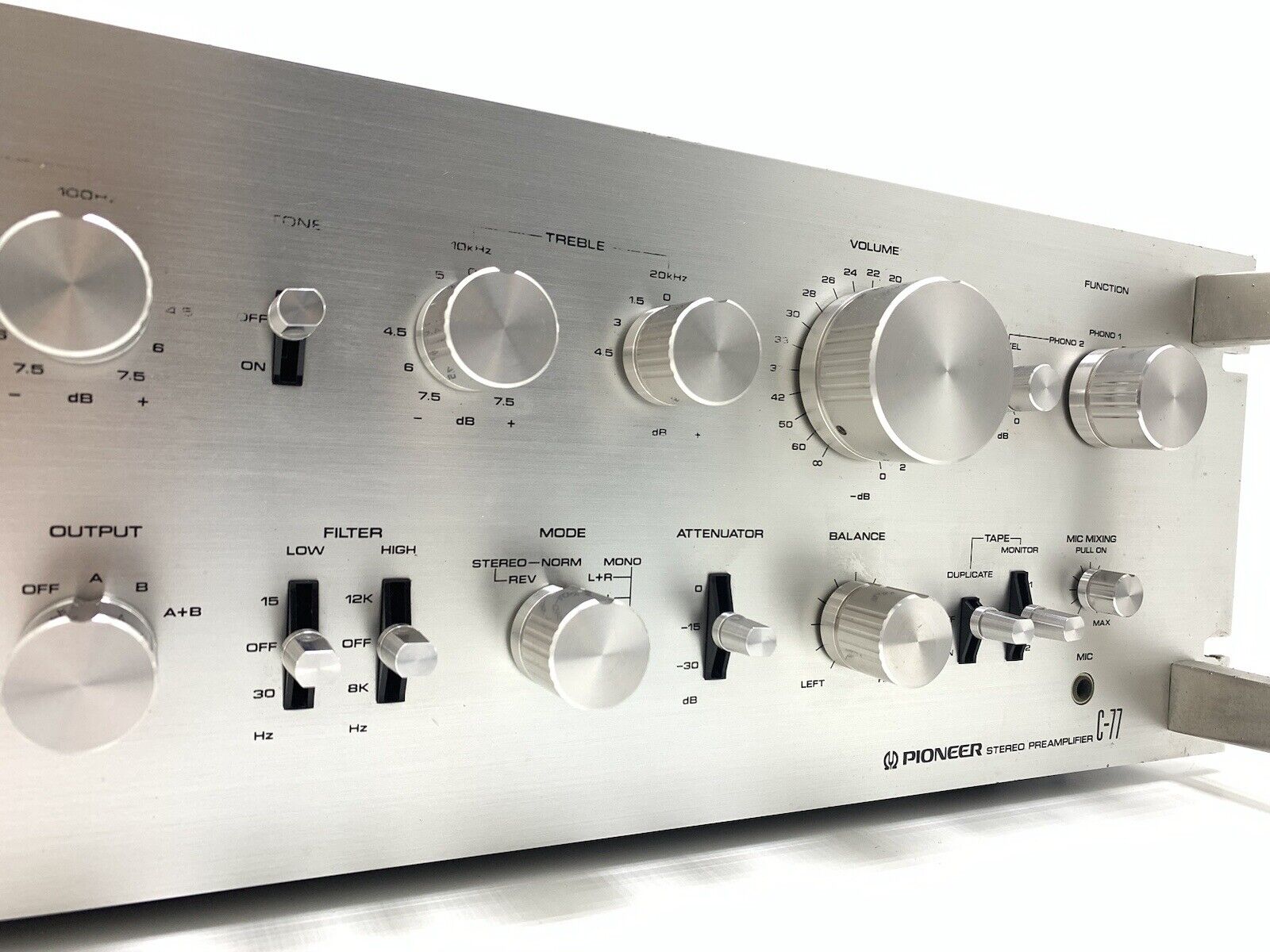

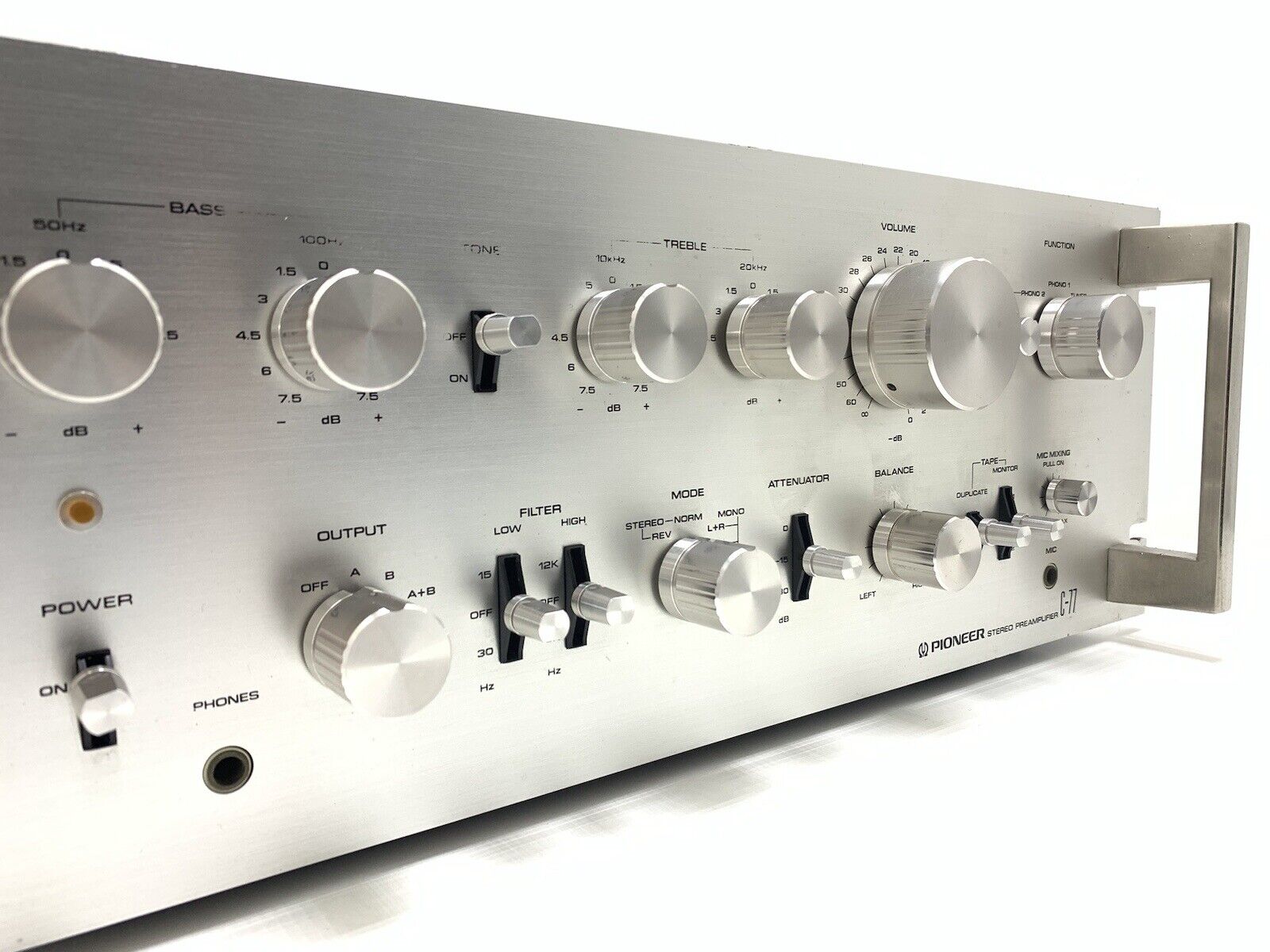

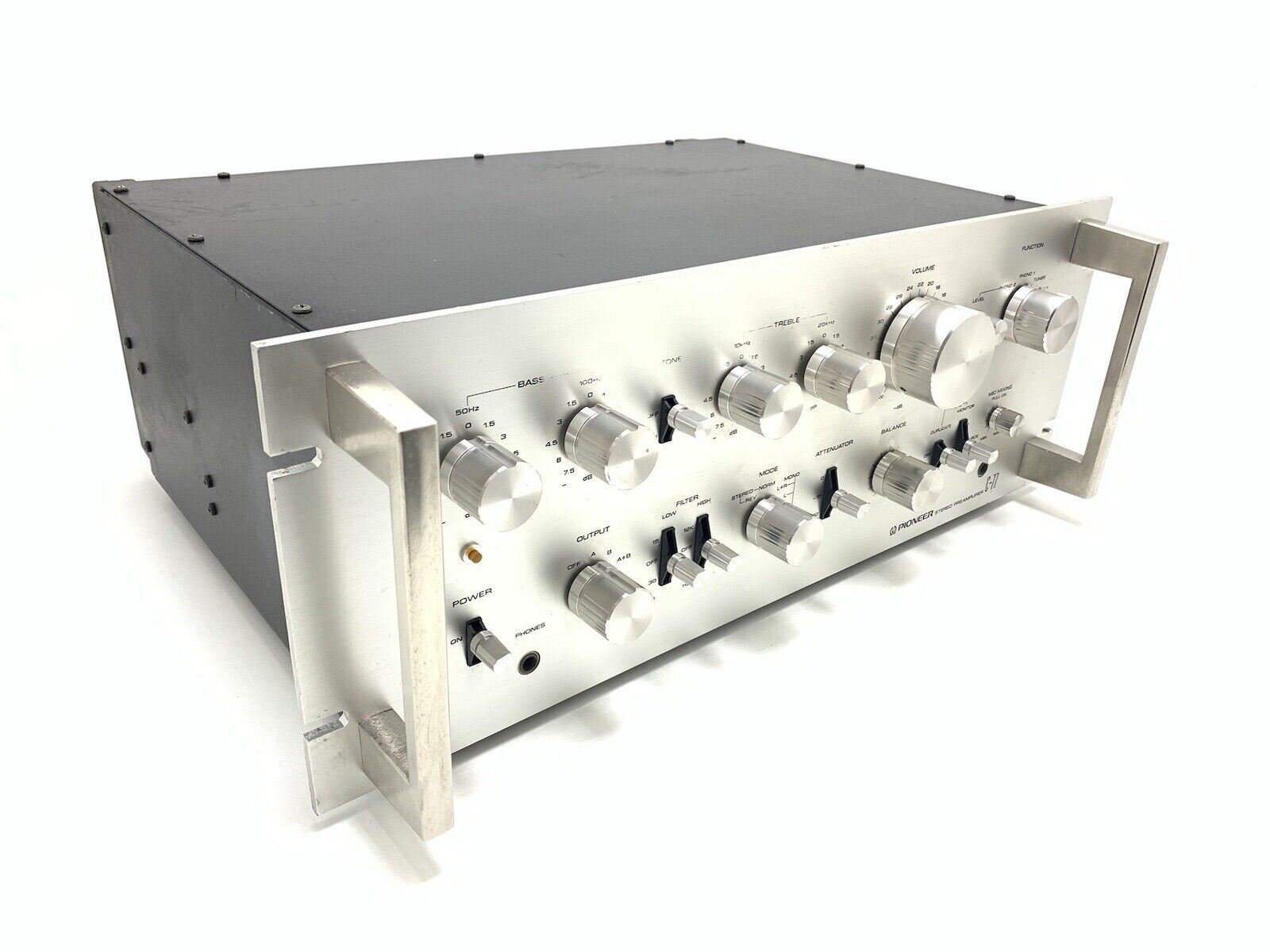

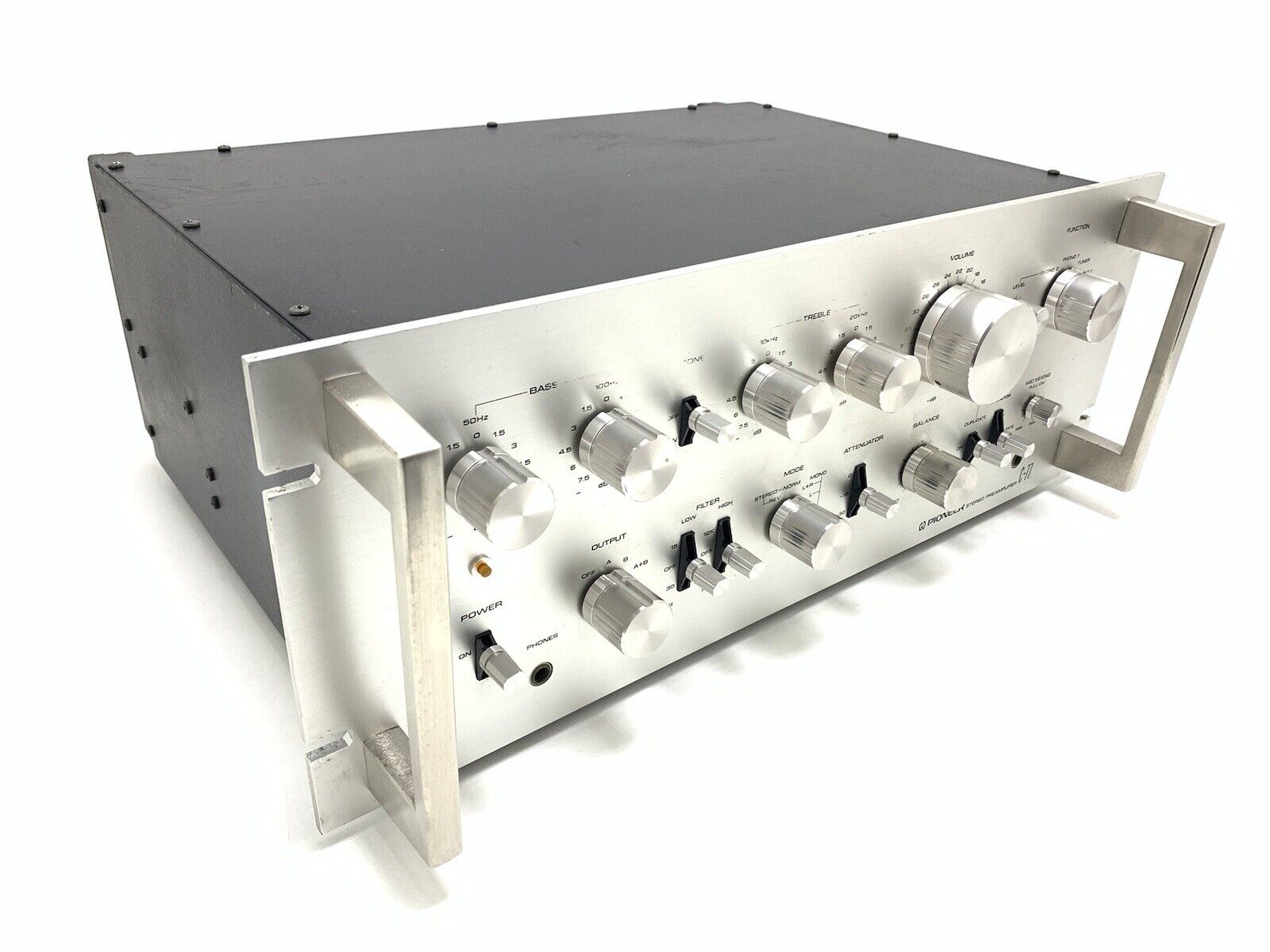

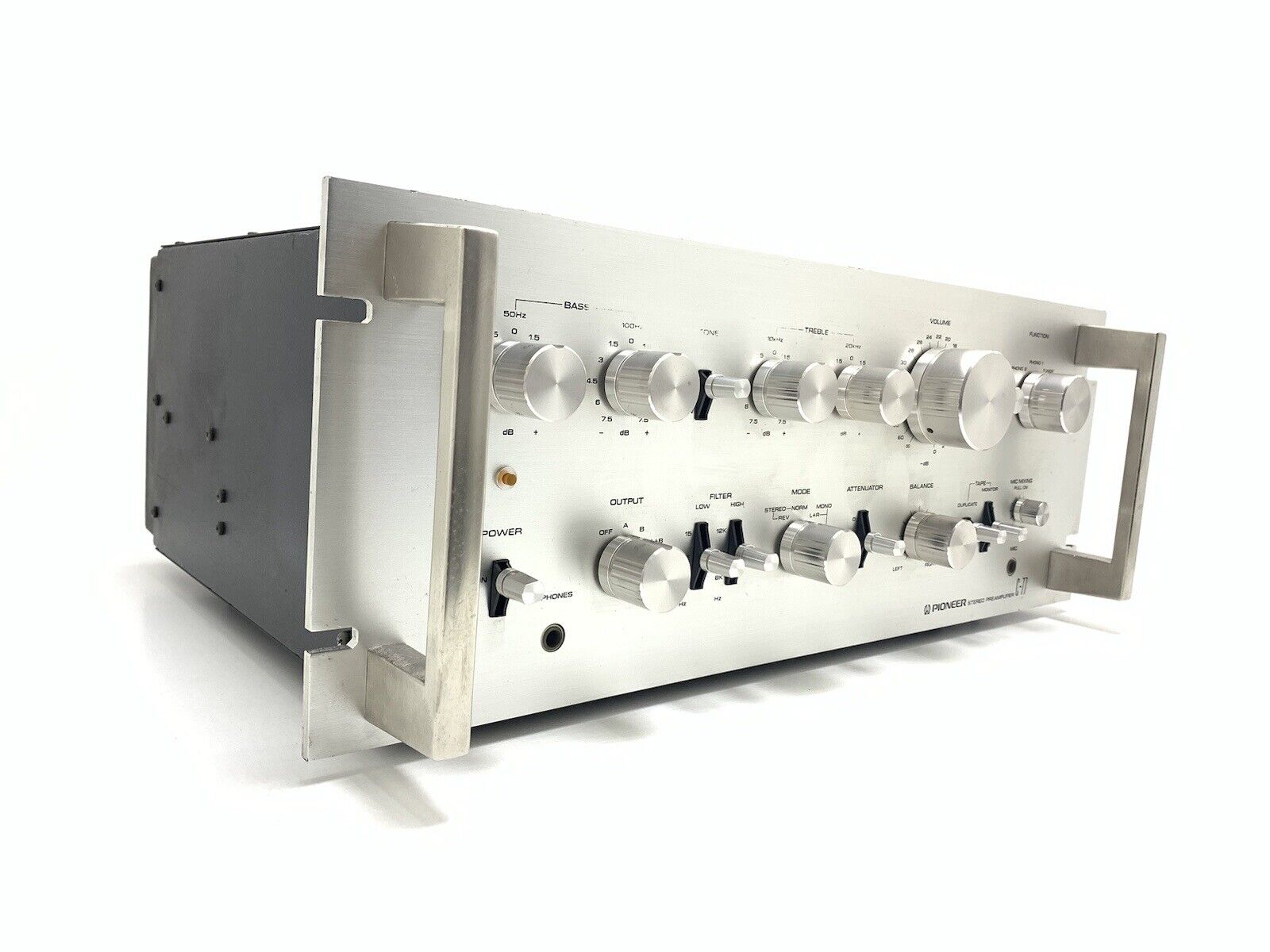

El circuito de tono utiliza el control de tono doble original de Pioneer.

Además del control principal de graves a 100 Hz y agudos a 10 kHz, este circuito cuenta con un control secundario de frecuencias ultrabajas de 50 Hz y ultraaltas de 20 kHz. Combinando las curvas principal y secundaria, se pueden generar 5929 curvas, lo que permite un control avanzado según las características.

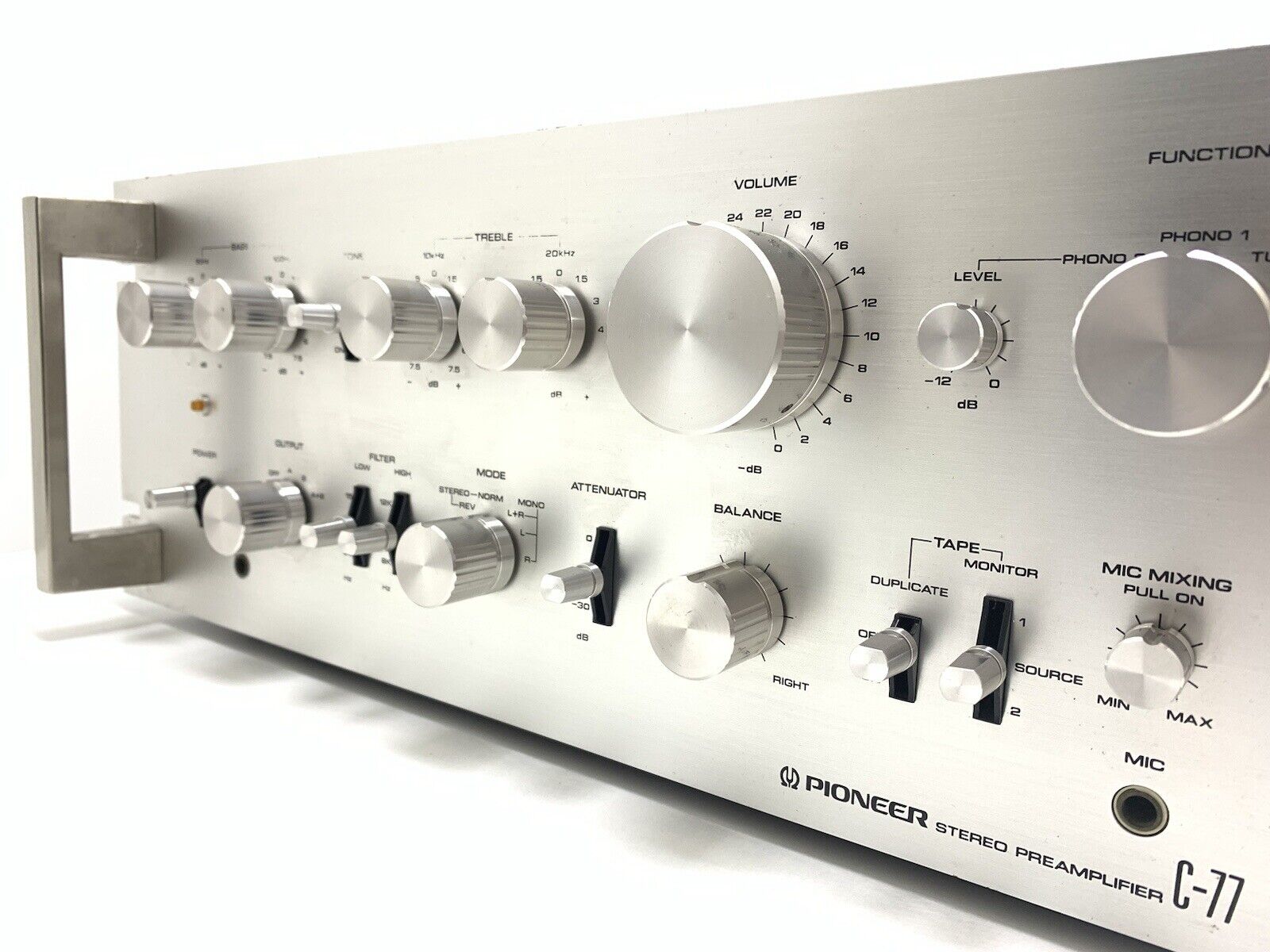

El volumen se mide en 22 decibelios de contacto con un error de visualización de ± 0,2 dB y un error de enlace izquierda-derecha de 0,2 dB. El volumen se controla mediante un atenuador.

Además, el volumen es de tipo especial de 4 canales, y se atenúa en dos puntos, la parte delantera y trasera del amplificador de control, por lo que se reduce el ruido y se mejora la SN en el uso normal.

Está equipado con funciones de control como atenuadores de 0 db, -15dB y -30dB, filtro de corte alto, dos series de interruptores duplicados de cinta e interruptores de tono.

Presupuesto

Tipo Preamplificador estéreo

Sistema de circuito Amplificador ecualizador: primera etapa diferencial de 3 etapas conexión directa, última etapa clase A SEPP

Sección amplificadora de control: primera etapa diferencial, conexión directa de 3 etapas, etapa final clase A SEPP

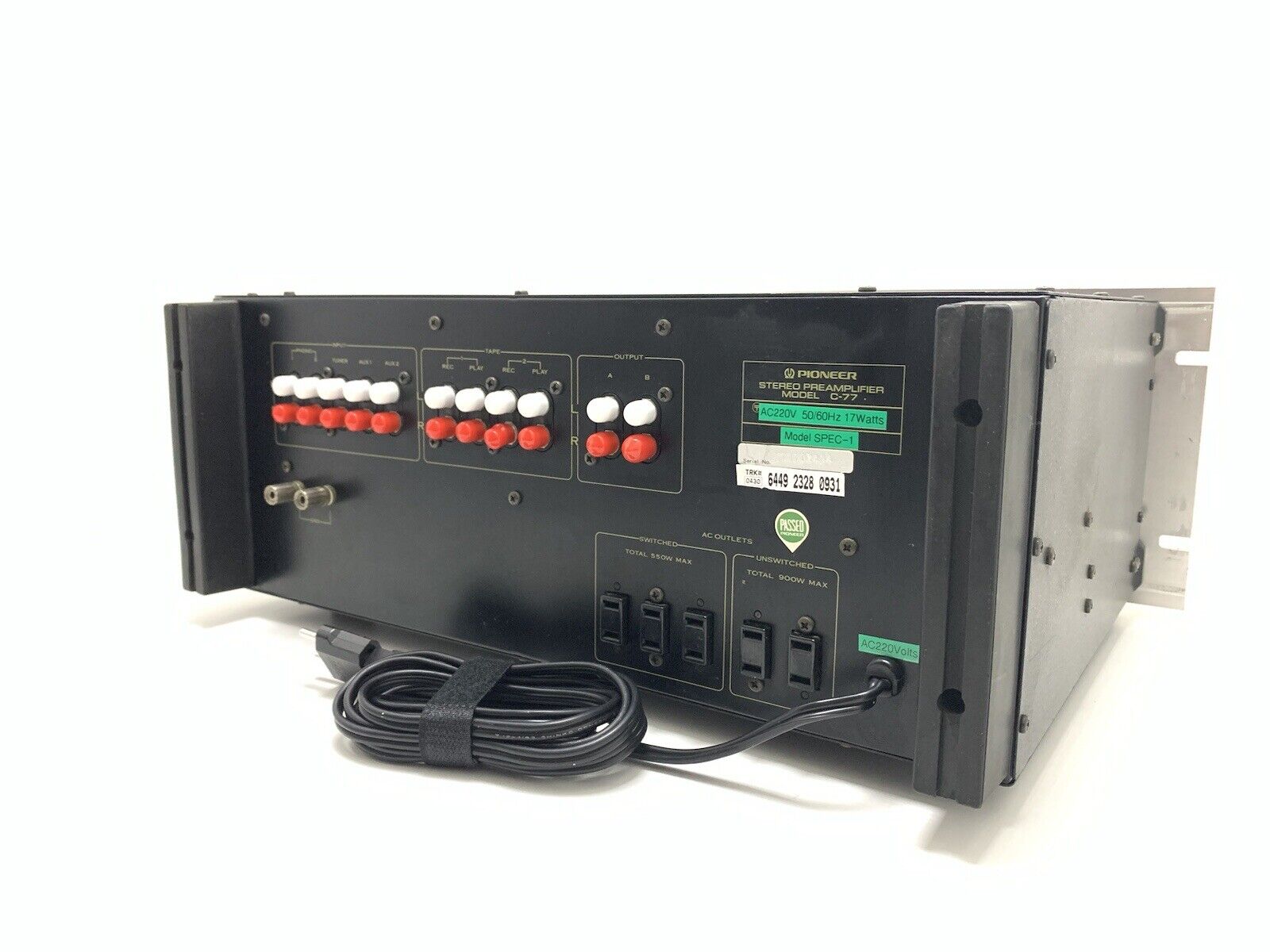

Terminal de entrada Phono1: 2,5 mV/50 kΩ

Phono2: 2,5 mV a 10 mV/50 kΩ

Micrófono: 2,5 mV/50 kΩ

Sintonizador, AUX1, 2: 150 mV/100 k Ω

Reproducción de cinta 1, 2: 150 mV/100 kΩ

Entrada máxima permitida de fono

(Tasa de distorsión armónica 0,05%, 1 kHz) Phono1: 500 mV

Phono2: 500 mV a 1000 mV

Terminal de salida Cinta Rec1, 2: 150 mV/2,2 k Ω

Salida (RL: 50k Ω): 2 V/600 Ω, 7 V/600 Ω

Factor de distorsión armónica (20 Hz a 20 kHz) 0,03 % (salida de 2 V)

0,05 % (salida de 7 V)

Característica de frecuencia Phono1, 2: 20 Hz a 20 kHz ± 0,2 dB

Sintonizador, AUX, TapePlay: 10 Hz a 70 kHz + 0 a 0,5 dB

Relación señal-ruido (IHF, red A)

Cortocircuito) Fono: 74dB

Sintonizador, AUX, TapePlay: 90 dB

Control de tono

(paso de 1,5 dB)

Graves principales: ± 7,5 dB (100 Hz)

Sub: ± 4,5 dB (50 Hz)

Agudos principales: ± 7,5 dB (10 kHz)

Sub: ± 4,5 dB (20 kHz)

Filtro bajo: 15 Hz, 30 Hz (12 dB/oct.)

Alto: 12 kHz, 8 kHz (12 dB/oct.)

Atenuador 0, -15, -30dB

Semiconductores utilizados IC: 2 Nos.

Transistor: 50 Nos.

Diodo, Otros: 31 piezas

Tensión de alimentación 100 V, 50 Hz/60 Hz

Consumo de energía (Ley de control de materiales y aparatos eléctricos) 17 W

Dimensiones externas Ancho 480x Alto 186,5x Fondo 365 mm

Peso 11,2 kg

Unidad de montaje en rack estándar EIU 4U
